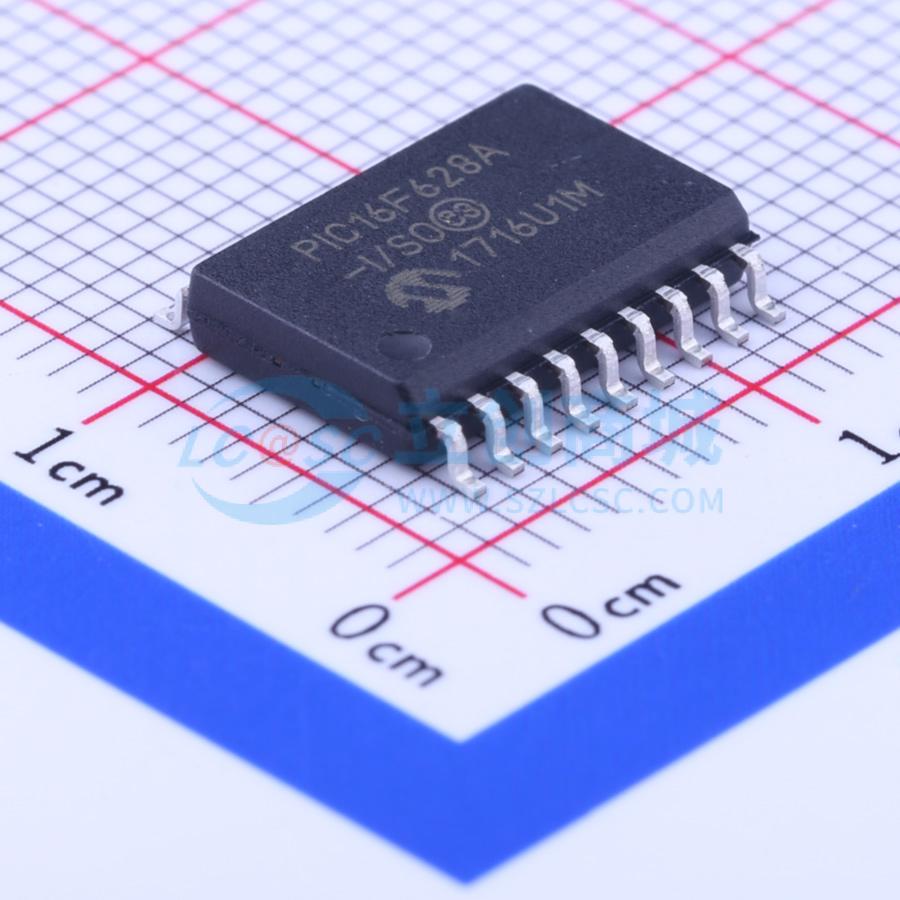

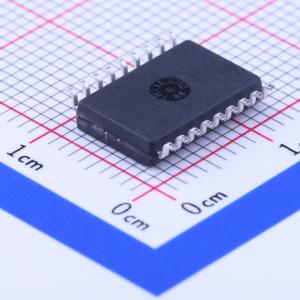

PIC16F628A-I/SO

PIC16F627A/628A/648A 系列单片机是18 引脚的8 位CMOS 闪存单片机，具有多用途、低成本、高性能和全静态的特点。 所有PICmicro单片机均采用先进的RISC架构。PIC16F627A/628A/648A 具有增强的内核功能、8 级深度的堆栈以及多种内部和外部中断源。哈佛架构独立的指令总线和数据总线，允许同时取14 位宽指令字与独立的8 位宽数据。两级指令流水线使得除了程序转移指令（需要两个周期）以外的所有指令都能在单个周期内执行。总共有35 条指令（精简指令集）可用，辅之以大的寄存器组。 PIC16F627A/628A/648A 单片机与同类的其他8 位单片机相比，通常能实现2:1 的代码压缩率和4 倍的速度提升。 PIC16F627A/628A/648A 器件集成了很多功能部件，从而减少了外部元件的使用，因此降低了系统成本，提高了系统可靠性，并降低了功耗。 PIC16F627A/628A/648A 有8 种振荡器配置。单引脚的RC 振荡器提供了低成本的解决方案。LP 振荡器可将功耗降至最低，XT 是标准晶振，而INTOSC 是独立的高精度双速内部振荡器。HS 模式是高速晶振。EC 模式则是采用外部时钟源。 休眠（断电）模式可以节能。用户可以通过几种外部中断、内部中断以及复位将芯片从休眠状态唤醒。 高可靠性的看门狗自带了片上RC 振荡器，能够避免程序锁死。 PIC16F627A/628A/648A系列适合从电池充电器到低功耗远程传感器的一系列应用。闪存技术使得定制应用程序（如检测电平、脉冲产生、定时器等）变得十分便捷。小尺寸的封装使该系列单片机对于有空间限制的所有应用都很理想。低成本、低功耗、高性能、易使用以及I/O 的灵活性使得PIC16F627A/628A/648A 用途非常广泛。

• 工作速度可从DC 到20 MHz
• 中断能力
• 8 级深度硬件堆栈
• 直接、间接和相对寻址模式
• 35 条单字指令 - 除了转移指令以外，所有指令均为单周期指令
• 内部和外部振荡器选择：高精度的内部4 MHz 振荡器，出厂时精度校准为± 1%；低功耗内部48kHz 振荡器；可使用晶振和谐振器作为外部振荡器
• 节能的休眠模式
• PORTB 上有可编程的弱上拉功能
• 主复位/ 输入引脚复用
• 看门狗定时器带有独立的振荡器，能保证可靠的运行
• 低电压编程
• 在线串行编程（通过两个引脚进行）
• 可编程代码保护
• 欠压复位
• 上电复位
• 上电延时定时器和振荡器起振定时器
• 宽工作电压范围（2.0V 到5.5V）
• 工业级和扩展级温度范围
• 高耐用性闪存/EEPROM 单元：闪存可经受10 万次写操作；EEPROM 可经受100 万次写操作；数据保持期为40 年
• 待机电流：当电压为2.0V 时，典型值为100 nA
• 工作电流：当频率为 32kHz ，电压为2.0V 时，典型值为12μA；当频率为 1MHz ，电压为2.0V 时，典型值为120μA
• 看门狗定时器电流：当电压为2.0V 时，典型值为 1μA
• Timer1 振荡器电流：当频率为 32kHz ，电压为 2.0V 时，典型值为1.2μA
• 双速内部振荡器：有4 MHz 和 48kHz 两种频率可供选择；从休眠状态唤醒 4μs ， 3.0V ，典型值
• 16 个具有独立方向控制的I/O 引脚
• 较高灌 / 拉电流用于直接驱动LED
• 模拟比较器模块带有：两个模拟比较器；可编程的片上参考电压（VREF）模块；可选择的内部或外部参考电压；可外部访问比较器输出
• Timer0：带8 位可编程预分频器的8 位定时器/ 计数器
• Timer1：带有外部晶振/ 时钟源功能的16 位定时器/计数器
• Timer2：带8 位周期寄存器、预分频器和后分频器的8 位定时器/ 计数器
• 捕捉、比较、PWM 模块：16 位捕捉/ 比较；10 位PWM
• 可寻址的通用同步/ 异步收发器USART/SCI

• 电池充电器
• 低功耗远程传感器
