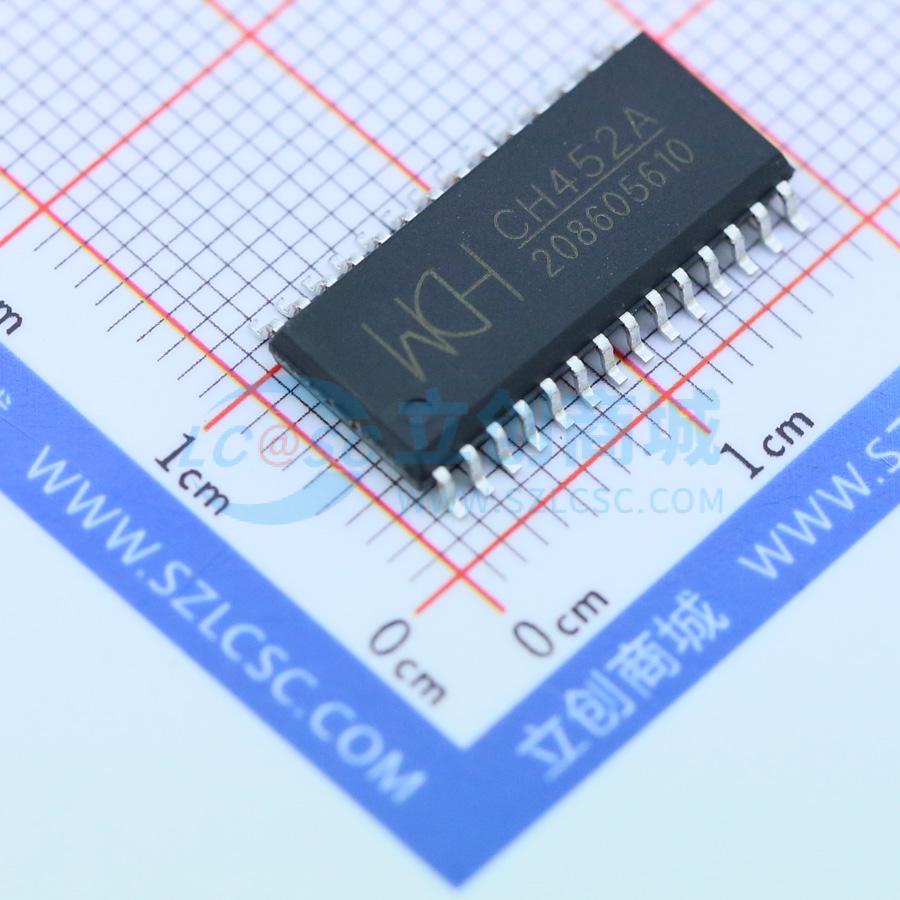

CH452A

CH452 是数码管显示驱动和键盘扫描控制芯片。内置时钟振荡电路，可以动态驱动8 位数码管或者64 只LED，具有BCD 译码、闪烁、移位、段位寻址、光柱译码等功能；同时还可以进行64键的键盘扫描；通过可以级联的4 线串行接口或者2 线串行接口与单片机等交换数据；并且可以对单片机提供上电复位信号。

• 显示驱动：
  • 内置电流驱动级，段电流不小于 20mA ，字电流不小于 100mA 。
  • 动态显示扫描控制，直接驱动8 位数码管、64 只发光管LED 或者64 级光柱。
  • 可选数码管的段与数据位相对应的不译码方式或者BCD 译码方式。
  • BCD 译码支持一个自定义的BCD 码，用于显示一个特殊字符。
  • 数码管的字数据左移、右移、左循环、右循环。
  • 各数码管的数字独立闪烁控制，可选快慢两种闪烁速度。
  • 任意段位寻址，独立控制各个LED 或者各数码管的各个段的亮与灭。
  • 64 级光柱译码，通过64 个LED 组成的光柱显示光柱值。
  • 扫描极限控制，支持1 到8 个数码管，只为有效数码管分配扫描时间。
  • 通过占空比设定提供16 级亮度控制。
  • 可以选择字驱动输出极性，便于外部扩展驱动电压和电流。
• 键盘控制：
  • 内置64 键键盘控制器，基于 8×8 矩阵键盘扫描。
  • 内置按键状态输入的下拉电阻，内置去抖动电路。
  • 键盘中断，可以选择低电平有效输出或者低电平脉冲输出。
  • 提供按键释放标志位，可供查询按键按下与释放。
  • 支持按键唤醒，处于低功耗节电状态中的CH452 可以被部分按键唤醒。
• 外部接口：
  • 4 线串行接口：DIN 和DCLK 信号线可以与其它接口电路共用，节约引脚。
  • 2 线串行接口：支持两个CH452 芯片并联（由ADDR 引脚电平设定各自地址）。
• 其它杂项：
  • 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
  • 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
  • 支持 3V~5V 电源电压。
  • 提供SOP28 和DIP24S 两种无铅封装，兼容RoHS，引脚与CH451 芯片兼容。
