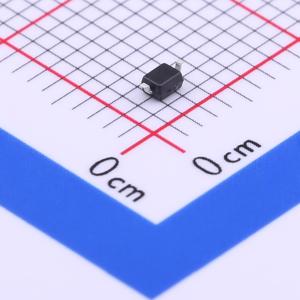

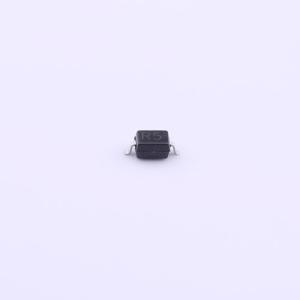

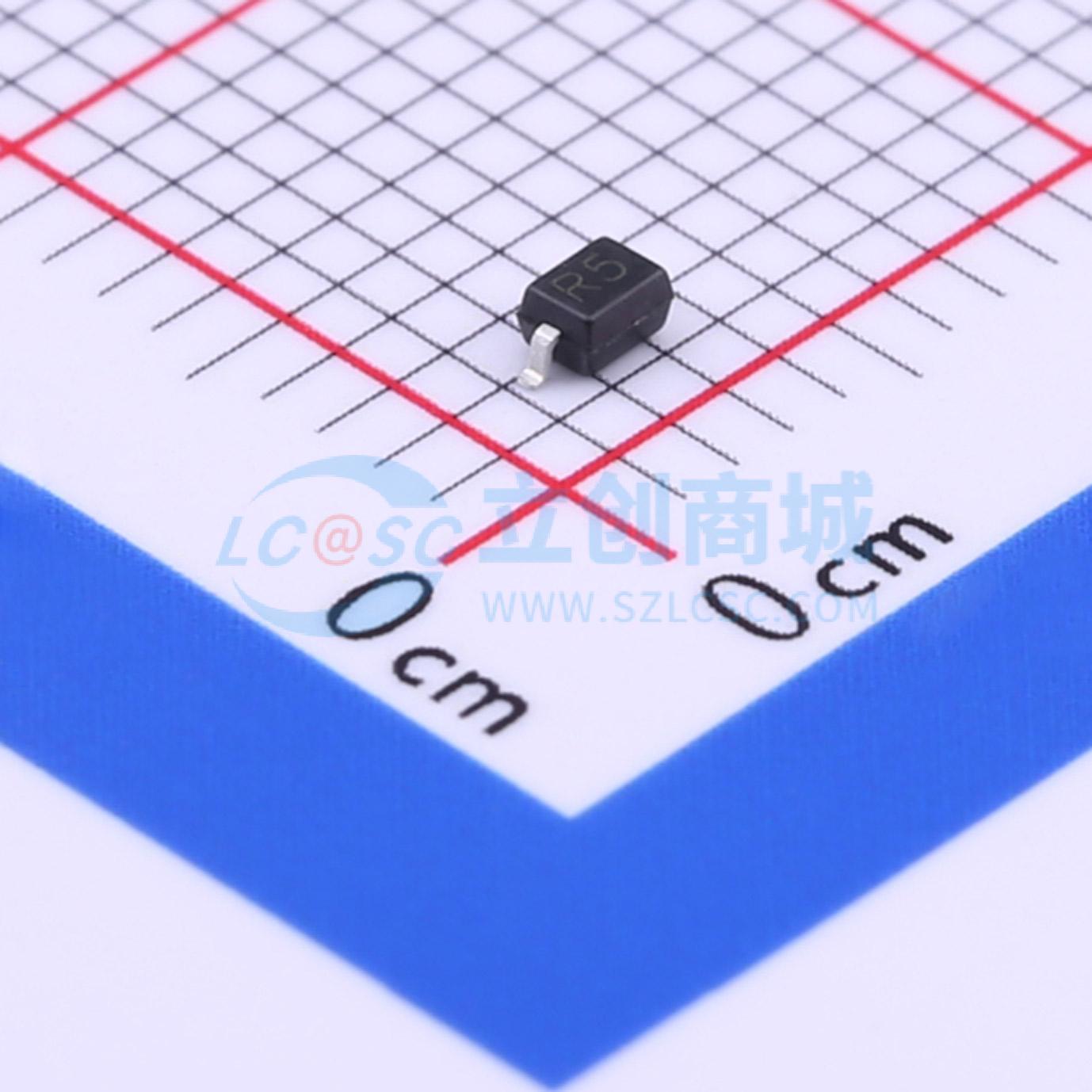

AR0511D3

双向TVS 5V截止峰值浪涌电流：18A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AR0511D3 是一款 5V 双向 TVS 二极管，采用领先的单片硅技术，响应时间快，ESD 钳位电压低，是保护电压敏感高速数据线的理想解决方案。AR0511D3 电容低，典型值为 1pF，符合 IEC 61000-4-2（ESD）标准，空气放电 ±30kV，接触放电 ±30kV。它采用无铅 SOD-323 封装。其尺寸小、电容低且具备高 ESD 浪涌保护能力，使 AR0511D3 成为保护手机、无线系统和通信设备的理想选择。
品牌名称: Applied Power(应能微)
商品型号: AR0511D3
商品编号: C393851
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

AR0511D3是一款5V双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。AR0511D3电容低，典型值为1pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。该器件采用无铅SOD - 323封装。其尺寸小、电容低且具备高ESD浪涌保护能力，使其成为保护手机、无线系统和通信设备的理想选择。

商品特性

360W脉冲峰值功率（8/20μs）
超低电容：典型值1pF
超低泄漏电流：纳安（nA）级
工作电压：5V
低钳位电压
可保护一条电源线或数据线
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC 61000 - 4 - 5（雷击）18A（8/20μs）
符合RoHS标准

应用领域

USB端口
智能手机
无线系统
以太网10/100/1000 Base T

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	18A@8/20us
	峰值脉冲功率(Ppp)	360W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	200nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1pF
