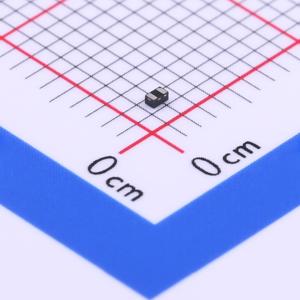

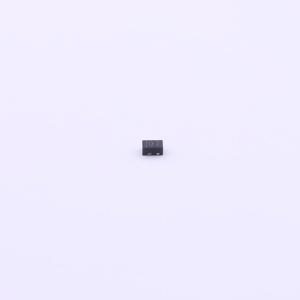

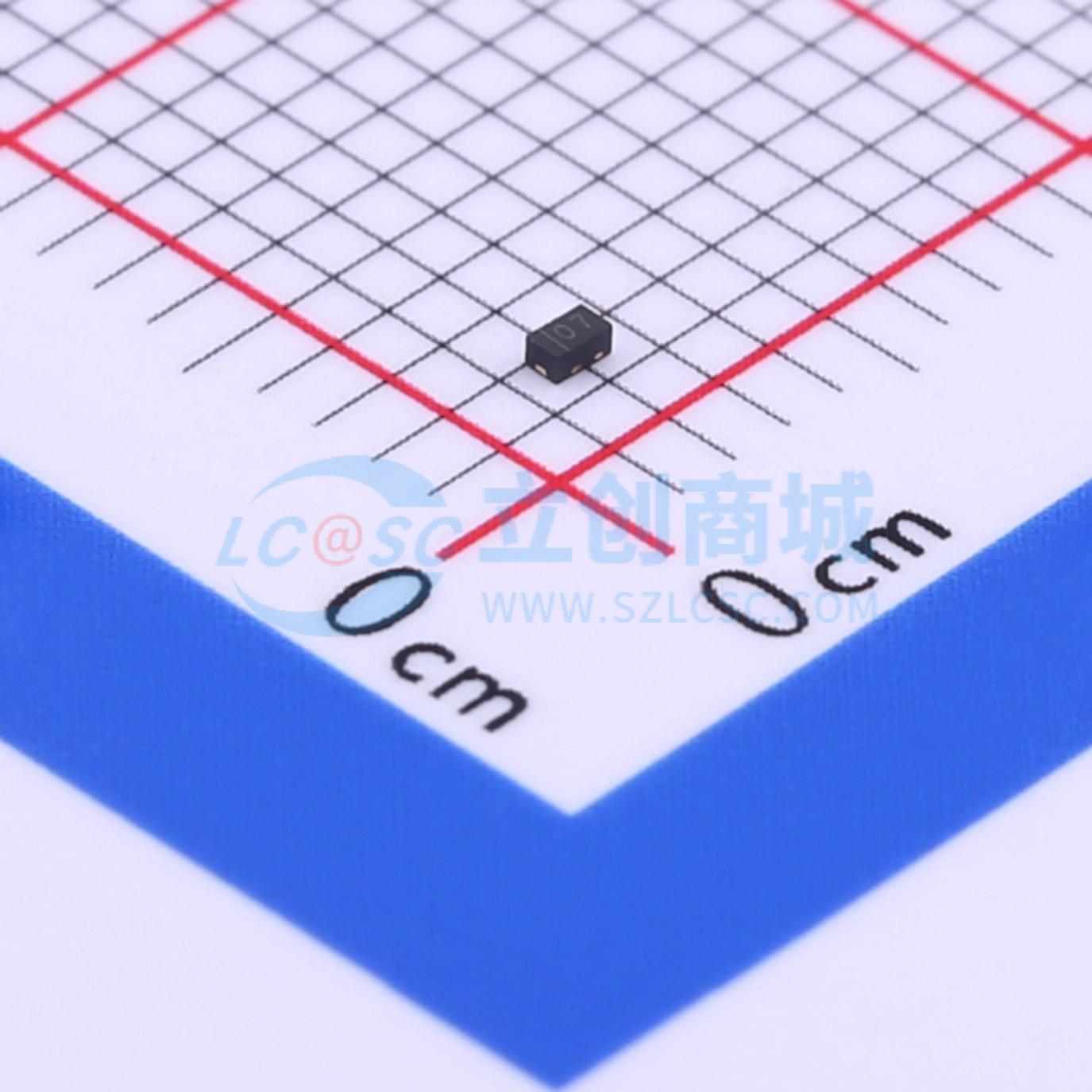

AU0771P1

单向TVS 7V截止峰值脉冲电流：30A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AU0771P1是一款单向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想选择。该器件符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30 kV。它采用超小型1.0×0.6×0.5 mm无铅DFN封装。小尺寸和高ESD浪涌保护能力，使AU0771P1成为保护手机、数码相机、音频播放器等众多便携式应用的理想之选。
品牌名称: Applied Power(应能微)
商品型号: AU0771P1
商品编号: C393864
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

AU0771P1是一款单向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型1.0×0.6×0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使AU0771P1成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。

商品特性

超小型封装：1.0×0.6×0.5mm
保护一条数据或电源线
超低漏电流：纳安（nA）级
工作电压：7V
低钳位电压
双引脚无引脚封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC 61000 - 4 - 5（雷击）30A（8/20μs）
符合RoHS标准

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设
音频播放器
键盘、侧键、液晶显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	16V
	峰值脉冲电流(Ipp)	30A@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	150pF
