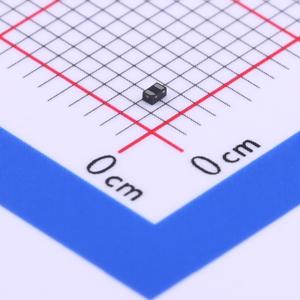

温馨提醒：图片仅供参考，商品以实物为准

AU0781P1

双向TVS 7V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AU0781P1是一款7V双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感数据和电源线的理想解决方案。AU0781P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型1.0x0.6x0.5 mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使AU0781P1成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
品牌名称: Applied Power(应能微)
商品型号: AU0781P1
商品编号: C393865
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

AU0781P1是一款7V双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。AU0781P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用超小型1.0×0.6×0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使AU0781P1成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。

商品特性

超小封装：1.0x0.6x0.5 mm
保护一条数据或电源线
超低泄漏：纳安（nA）级
工作电压：7V
低钳位电压
两引脚无引脚封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC 61000 - 4 - 5（雷击）20A（8/20μs）
- 符合RoHS标准

应用领域

-手机及配件-个人数字助理-笔记本电脑和手持设备-便携式仪器-数码相机-外设-音频播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V
	钳位电压	15V
	反向电流(Ir)	500nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	60pF
