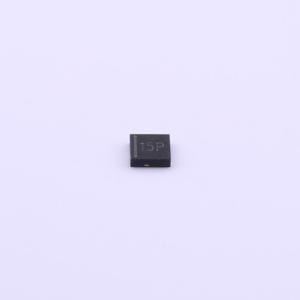

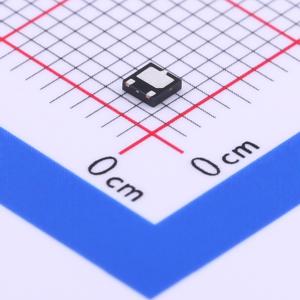

温馨提醒：图片仅供参考，商品以实物为准
AU1501P4-3
TVS 15V截止 峰值脉冲电流：180A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AU1501P4 - 3是一款高功率瞬态电压抑制器（TVS），采用领先的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感线路的理想选择。AU1501P4 - 3符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用3引脚DFN2020 - 3无铅封装，每个器件可保护一条线路。其体积小、浪涌能力高，非常适合用于手机、液晶显示器、USB和多媒体卡接口等应用。
- 商品型号
- AU1501P4-3
- 商品编号
- C393867
- 商品封装
- DFN-3L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 36V | |
| 峰值脉冲电流(Ipp) | 180A@8/20us | |
| 峰值脉冲功率(Ppp) | 6.5kW@8/20us | |
| 击穿电压 | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 480pF |
商品概述
AU1501P4 - 3是一款高功率瞬态电压抑制器（TVS），采用领先的单片硅技术，具备快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感线路的理想解决方案。AU1501P4 - 3符合IEC 61000 - 4 - 2（ESD）标准，可承受±30kV空气放电和±30kV接触放电。该器件采用3引脚DFN2020 - 3无铅封装，每个器件可保护一条线路。其小尺寸和高浪涌能力的特性，使其非常适用于手机、液晶显示器、USB和多媒体卡接口等应用。
商品特性
- 6500W峰值脉冲功率（8 / 20μs）
- 低泄漏电流：纳安（nA）级
- 工作电压：15V
- 超低钳位电压
- 单电源线保护
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）180A（8/20μs）
- 符合RoHS标准
应用领域
- 电源管理
- 工业应用
- 电源保护
