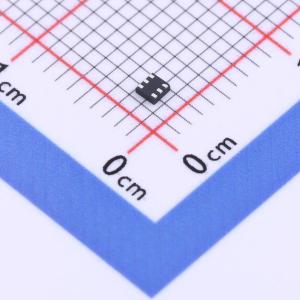

温馨提醒：图片仅供参考，商品以实物为准
SM80593LDQC
高效率1MHz 3A同步降压DC/DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM80593L是一款高效率1MHz同步降压DC/DC调节器,能够提供高达3A的输出电流。其输入电压范围为2.5V至5.5V,集成了主开关和同步开关,具有低导通电阻,可减少传导损耗。该器件还集成了可靠的闩锁功能,当输出过压、输出短路或热关断发生时,会关闭输出。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SM80593LDQC
- 商品编号
- C3151903
- 商品封装
- DFN-6(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SM80593L是一款高效的1MHz同步降压DC/DC稳压器，能够提供高达3A的输出电流。它可在2.5V至5.5V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。 当出现输出过压、输出短路或热关断情况时，SM80593L集成了可靠的锁存关断功能。 通过1MHz的开关频率，可实现低输出电压纹波、小尺寸的外部电感器和电容器。
商品特性
- 2.5V至5.5V输入电压范围
- 55μA低静态电流
- 内部开关（上/下）低RDS(ON)：85mΩ / 60mΩ
- 1MHz高开关频率，可最大限度减少外部元件
- 内部软启动功能可限制浪涌电流
- 100%降压工作模式
- 电源正常指示
- 在以下情况具备可靠的锁存关断功能：输出短路、热关断、输出电压>稳压值的120%
- 输出自动放电功能
- 符合RoHS标准且无卤素
- 紧凑封装：DFN [1.5×1.5-6]
应用领域
- 机顶盒
- USB加密狗
- 媒体播放器
- 智能手机
