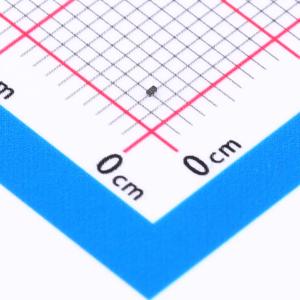

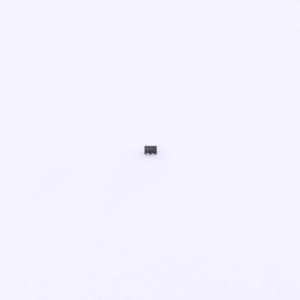

温馨提醒：图片仅供参考，商品以实物为准

SYT01A05DXC

ESD 5.5V截止

描述: SYT01A05DXC是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。SYT01A05DXC的典型电容仅为0.15 pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）（±15 kV空气放电、±15 kV接触放电）、IEC61000 - 4 - 5（浪涌）（4A，8/20 μs）标准。SYT01A05DXC采用超小型DFNO.6*0.3–2L封装。每个SYT01A05DXC器件可保护一条高速数据线。超低电容、超小尺寸和高ESD耐受性的综合特性，使SYT01A05DXC非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SYT01A05DXC的低钳位电压确保了受保护IC承受的应力最小。
品牌名称: Silergy(矽力杰)
商品型号: SYT01A05DXC
商品编号: C3151912
商品封装: UDFN-2(0.3x0.6)
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

SYT01A05DXC是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。SYT01A05DXC的典型电容仅为0.15 pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）（±15 kV空气放电、±15 kV接触放电）、IEC61000 - 4 - 5（浪涌）（4A，8/20 μs）标准。 SYT01A05DXC采用超小型DFNO.6*0.3–2L封装。每个SYT01A05DXC器件可保护一条高速数据线。超低电容、超小尺寸和高ESD耐受性的综合特性，使SYT01A05DXC非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SYT01A05DXC的低钳位电压确保了受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护，符合IEC61000 - 4 - 2（ESD）±15 kV（空气放电）、±15 kV（接触放电），IEC61000 - 4 - 5（浪涌）4A（8/20 μs）标准
适用于5V及以下工作电压
针对高速线路优化的封装
超小型封装（0.6mm0.3mm0.3mm）
保护一条数据、控制或电源线
超低电容：0.15 pF
低漏电流：在ΔV_RWM下典型值为0.01 μA
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
MDDI端口
USB2.0、3.0和3.1
显示端口
HDMI 1.3、1.4、2.0和2.1
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	18V
	击穿电压	7.5V
	反向电流(Ir)	10nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.15pF
