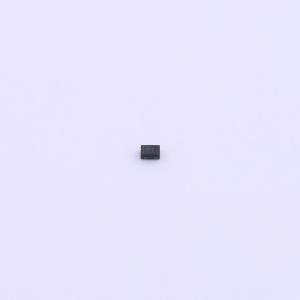

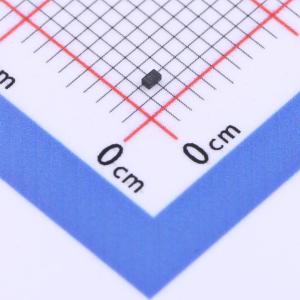

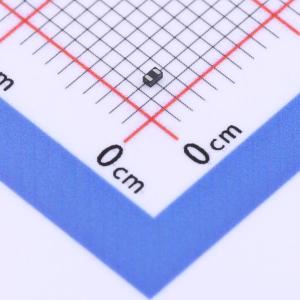

温馨提醒：图片仅供参考，商品以实物为准

SYT01N05DWC

TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SYT01N05是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。SYT01N05典型电容为30 pF，用于保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。每个SYT01N05器件可保护一条数据线。这为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
品牌名称: Silergy(矽力杰)
商品型号: SYT01N05DWC
商品编号: C3151913
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

SYT01N05是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。SYT01N05典型电容为30 pF，用于保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。每个SYT01N05器件可保护一条数据线。这为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±15 kV（空气放电）、±8 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小封装：DFN1.0x0.6 - 2L、DFN0.6x0.3 - 2L、SOD523
保护一条数据、控制或电源线
低电容：30 pF（典型值）
低漏电流：0.1 μA（VRWM（典型值））
低钳位电压
每个I/O引脚可承受1000次以上±8 kV接触放电的ESD冲击

应用领域

PCI Express
台式机、服务器和笔记本电脑
手机
MP3端口
数码相机端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	击穿电压	5.5V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	30pF
