DP2525B

DP2525B是一款高性能准谐振（QR）原边控制（PSR）PWM功率开关，具备高精度恒压/恒流（CV/CC）控制功能，非常适合充电器应用。 在CV模式下，DP2525B采用多模式QR控制，结合了调幅（AM）模式和调频（FM）模式，以提高系统效率和可靠性。在CC模式下，该IC采用脉冲频率调制（PFM）控制，并具备线电压和负载恒流补偿功能。该IC可实现快速动态响应。内置的线缆压降补偿（CDC）功能可提供出色的CV性能。 DP2525B集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期限流（OCP）、短路负载保护（SLP）、片上热关断、VDD钳位等功能和保护机制。 DP2525B是一款高性能、多模式、高度集成的准谐振原边控制（QR - PSR）功率开关。内置的高精度CV/CC控制和高级保护特性使其适用于离线小功率转换器应用。

• 低成本解决方案
• 内置800V功率双极结型晶体管（BJT）
• 高效准谐振原边控制（QR - PSR）
• 多模式原边控制
• 快速动态响应
• 内置动态基极驱动
• 无音频噪声运行
• ±4%的CC和CV调节精度
• 低待机功耗 < 70mW
• CV模式下可编程线缆压降补偿（CDC）
• 内置交流线电压和负载恒流补偿
• 内置保护功能：
  • 短路负载保护（SLP）
  • 逐周期限流
  • 前沿消隐（LEB）
  • 引脚浮空保护
  • VDD过压保护、欠压保护和钳位
  • 过温保护（OTP）

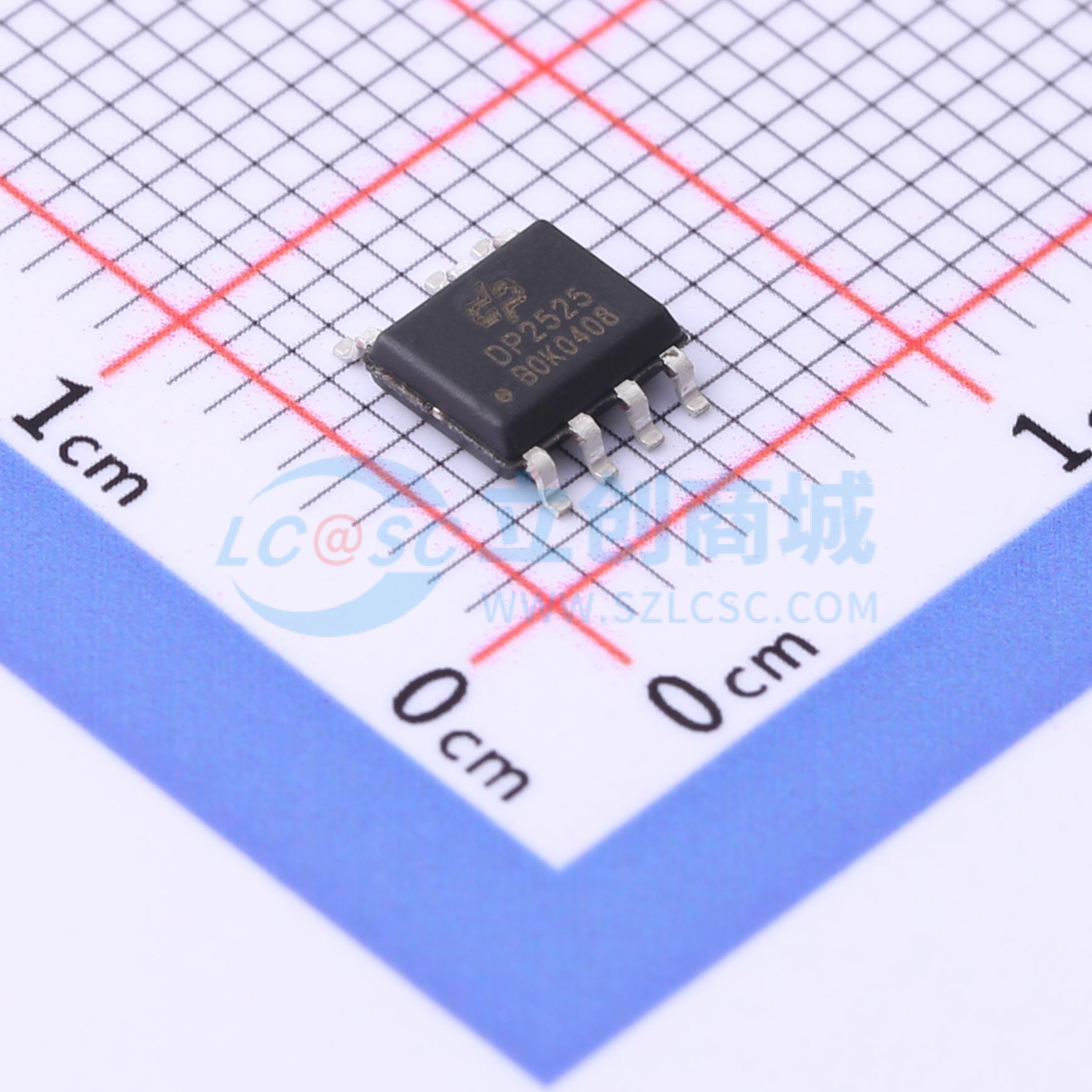

• 提供SOP - 7封装的DP2525B版本

• 手机电池充电器
• 交流/直流电源适配器
• LED照明
