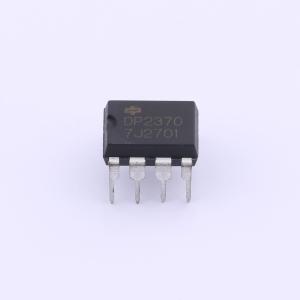

温馨提醒：图片仅供参考，商品以实物为准
DP2370
高度集成、离线式电流模式控制功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DP2370是一款针对离线式反激电源设计的高性能功率开关，适用于电机驱动电源、电源适配器和通用开关电源应用中。内部具有高精度65kHz开关频率振荡器，且带有抖频功能可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，可以保证小于75mW的待机功耗。
- 品牌名称
- 德普微电子
- 商品型号
- DP2370
- 商品编号
- C3151999
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 66.7% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
DP2370是一款针对离线式反激电源设计的高性能功率开关，适用于电机驱动电源、电源适配器和通用开关电源应用中。内部具有高精度65kHz开关频率振荡器，且带有抖频功能可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，可以保证小于75mW的待机功耗。集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期电流限制、短路保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD箝位和CS管脚开路保护等。
商品特性
- 超低启动和工作电流
- VDD欠压保护(UVLO)
- VDD过压保护(OVP)
- 过热保护(OTP)
- 逐周期电流限制
- 过载保护(OLP)
- 前沿消隐(LEB)
- CS管脚开路保护
- 封装类型DIP - 7、DIP - 8可选
应用领域
- 适配器电源
- 通用开关电源
