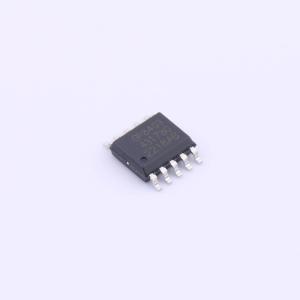

温馨提醒：图片仅供参考，商品以实物为准
GP8403-TC50-EW
双路0-10V (0.1%)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过I2C接口，线性转换成0-5V或0-10V的两路模拟电压输出，输出电压线性度误差：0.1%（TPY）
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP8403-TC50-EW
- 商品编号
- C3152007
- 商品封装
- ESSOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 12位 | |
| 通道数 | 2 | |
| 接口类型 | I2C | |
| 工作电压 | 9V~36V | |
| 建立时间 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 更新速率 | - | |
| 功能特性 | 输出短路保护 | |
| 静态电流 | 2mA |
商品概述
GP8403是一款I2C信号转模拟信号转换器，即DAC，可将12位数字量0x000至0xFFF线性转换为两路独立的0至5V或0至10V模拟电压，输出电压误差为0.2%。
商品特性
- 通过I2C接口，将信号线性转换为0至5V或0至10V的两路模拟电压输出。
- 单个I2C接口支持8路GP8403并联，通过三位硬件地址A2/A1/A0进行选择。
- 输入信号范围：12位，0x000至0xFFF。
- 0至5V/0至10V输出电压通过内部数据控制。
- 输入I2C信号高电平范围：2.7V至5.5V。
- 输出电压误差：0.2%（典型值）。
- 输出电压线性度误差：0.1%（典型值）。
- 具备输出短路保护功能，当输出引脚与地短路时，芯片进入保护模式并停止输出。
- 电源电压范围：9V至36V。
- 功耗：2mA（典型值）。
- 启动时间：<2ms。
- 工作温度范围：-40℃ 至 85℃。
应用领域
- 通用信号转换
- 马达调速
- LED调光
- 逆变器
- 电源
