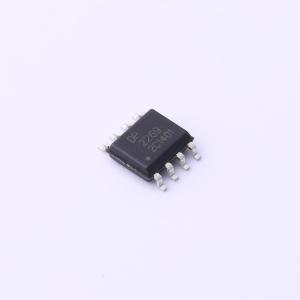

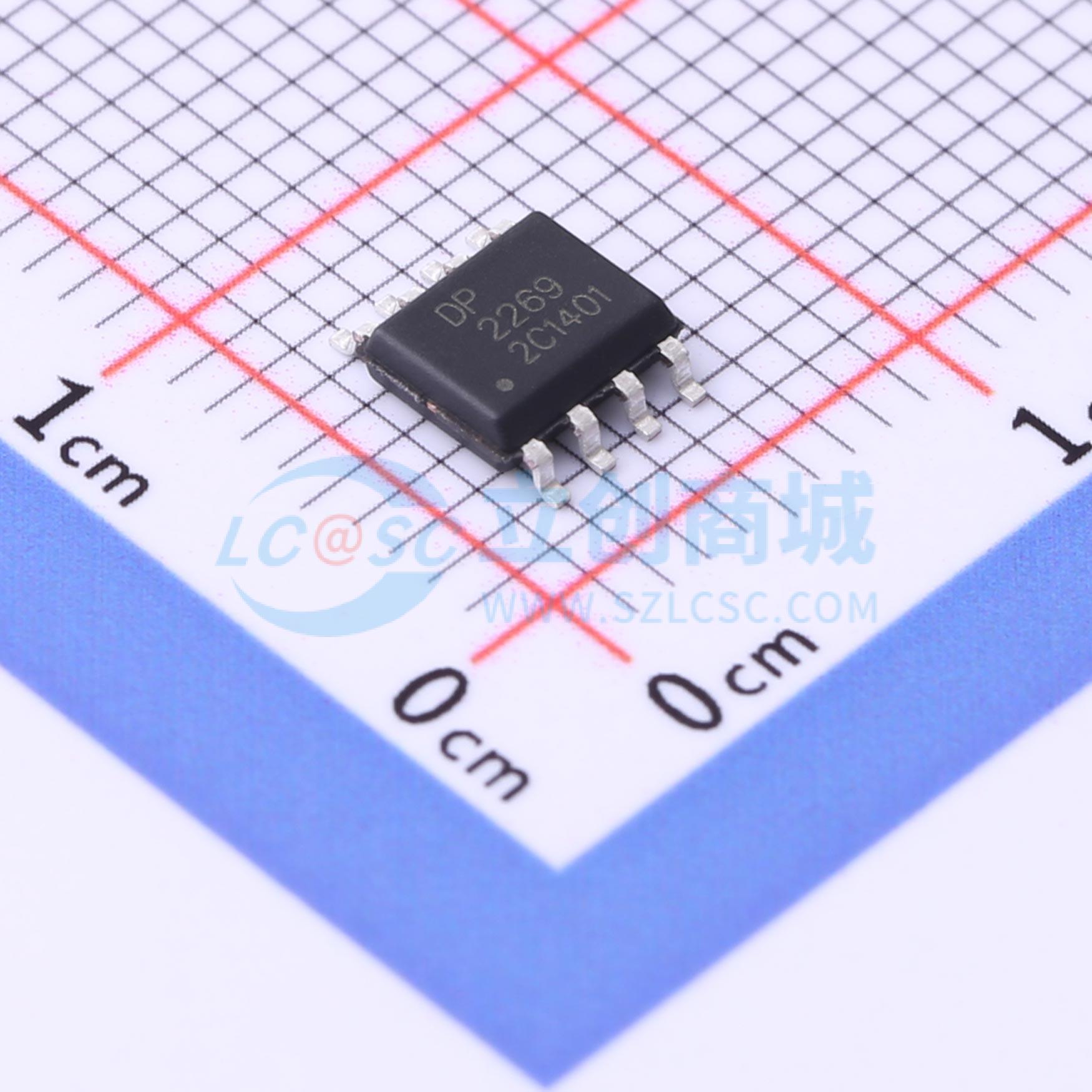

DP2269

DP2269是一款针对离线式反激电源设计的高性能PWM控制器。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，适用于恒流输出的隔离型电源应用中。DP2269内部具有高精度65kHz开关频率振荡器，且带有抖频功能可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，可以获得小于75mW的待机功耗。DP2269集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期电流限制、短路保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD箝位和CS管脚开路保护等。封装类型SOP8

• 集成通用的原边恒流控制技术，支持断续模式和连续模式工作
• 高精度65kHz开关频率振荡器，带有抖频功能可优化EMI性能
• 采用绿色节能模式和打嗝模式工作，待机功耗小于75mW
• 集成完备的保护功能，包括VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期电流限制、短路保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD箝位和CS管脚开路保护等
• 可通过识别启动之初SEL管脚的阻抗决定工作模式，连接电容(10 - 47nF)时工作在恒流恒压输出模式，悬空时工作在恒压输出模式
• 恒流精度±5%，恒压精度±1%
• 自带±4%范围的抖频功能
• 轻载状态下采用“平滑的频率调制”技术调节开关频率，无异音产生
• 内部采用在采样电压信号上叠加斜率电压的方式实现斜率补偿，增加系统在连续模式下的稳定性
• 内部集成前沿消隐功能，典型值250ns内PWM比较器停止工作且GATE输出不允许关断
• 过热保护：结温超过165°C时停止工作，低于140°C时重新开始工作
• 内部集成典型值2ms的软启动功能，通过启动阶段逐周期增加过流保护阈值实现
• 恒流恒压输出应用中，检测到SEL管脚低于0.7V且持续时间超过210ms时进入短路保护模式并自动重启
• 恒压输出模式中采用“恒功率控制”技术实现全电压输入范围内高精度恒功率输出

• 充电器和适配器
• 电机驱动电源
