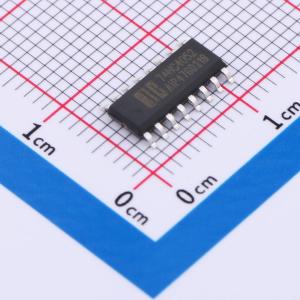

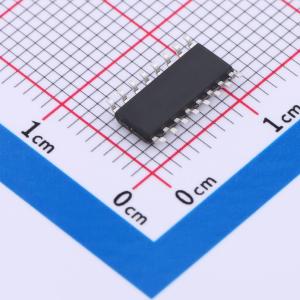

温馨提醒：图片仅供参考，商品以实物为准
AIP74HC4052SA16.TR
双路4通道模拟多路复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC4052 高速 CMOS 差分 4 通道模拟多路复用器和多路信号分离器 电源电压3~9V，工作温度：-40℃ to +85℃
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74HC4052SA16.TR
- 商品编号
- C3151972
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 60Ω | |
| 工作电压 | -4.5V~4.5V；3V~9V | |
| 导通电容(Con) | 5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 38ns | |
| 关闭时间(toff) | 27ns | |
| 带宽 | 180MHz | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟(tpd) | 5ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
AiP74HC/HCT4052是一款双单刀四掷模拟开关（2×SP4T），适用于模拟或数字4:1多路复用/解复用应用。每个开关具有四个独立输入/输出端（nY0、nY1、nY2和nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0和S1）。当E为高电平时，开关关闭。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽模拟输入电压范围：-5 V至+5 V
- 低导通电阻：
- 当VCC - VEE = 4.5 V时，典型值为-80 Ω
- 当VCC - VEE = 6.0 V时，典型值为-70 Ω
- 当VCC - VEE = 9.0 V时，典型值为-60 Ω
- 逻辑电平转换：支持5 V逻辑与±5 V模拟信号通信
- 内置典型的“先断后通”功能
- 输入电平：
- 74HC4052：CMOS电平
- 74HCT4052：TTL电平
- 工作温度范围：-40 ℃至+105 ℃
- 封装信息：DIP16/SOP16/SSOP16/TSSOP16
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通
