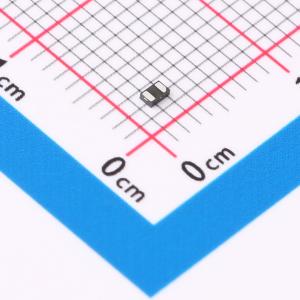

温馨提醒：图片仅供参考，商品以实物为准
SYS12V20SLC
SYS12V20SLC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SYS12V20SLC
- 商品编号
- C3151909
- 商品封装
- DFN-2(1.6x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 20.5V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 850W@8/20us | |
| 击穿电压 | 24.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 210pF |
商品概述
SYS12V20SLC是一款单线瞬态电压抑制器（TVS），旨在为手机、笔记本电脑、个人数字助理（PDA）等设备提供静电放电（ESD）保护。该器件可保护敏感半导体元件，避免其因静电放电（ESD）和其他过流瞬态事件而损坏或出现故障。它符合IEC 61000 - 4 - 2（ESD）±30kV空气放电、±30kV接触放电）、IEC 61000 - 4 - 5（浪涌）25A（8/20μs）等标准。 SYS12V20SLC采用DFN1.6*1.0 - 2L封装，工作电压为20V，可保护一条单向线路，为系统设计人员提供了保护单条数据线的灵活性，适用于多种应用场景。
商品特性
- 单线瞬态保护
- 符合IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）
- 符合IEC 61000 - 4 - 5（浪涌）25A（8/20μs）
- 适用于20V及以下工作电压
- 可保护一条数据、控制或电源线
- 电容：210pF（典型值）
- 低漏电流：在VRWM下最大为0.1μA
- 低钳位电压
- 每个引脚可承受超过1000次±8kV接触放电的ESD冲击
应用领域
- USB VBUS保护
- 电源保护
- 台式机、服务器和笔记本电脑
- 手机
- 便携式仪器
- 寻呼机外设
- 数码相机
