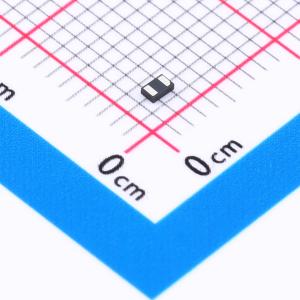

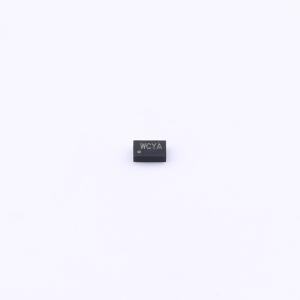

温馨提醒：图片仅供参考，商品以实物为准
SYS22V12SLC
单向ESD 12.5V截止 峰值浪涌电流：100A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SYS22V12SLC是一款单线瞬态电压抑制器（TVS），专为手机、笔记本电脑、个人数字助理（PDA）提供静电放电（ESD）保护而设计。SYS22V12SLC旨在保护敏感半导体元件，使其免受静电放电（ESD）和其他过流瞬态事件造成的损坏或故障。它符合IEC 61000 - 4 - 2（ESD）±30 kV空气放电、±30 kV接触放电）、IEC 61000 - 4 - 5（浪涌）100 A（8/20 μs）等标准。SYS22V12SLC采用DFN1.6*1.0封装，工作电压为12伏。SYS22V12SLC可保护一条单向线路，为系统设计人员提供了保护单条数据线的灵活性。SYS22V12SLC可用于多种应用场景。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SYS22V12SLC
- 商品编号
- C3151910
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 100A@8/20us | |
| 峰值脉冲功率(Ppp) | 2kW@8/20us | |
| 击穿电压 | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 680pF |
商品概述
SYS22V12SLC是一款单线瞬态电压抑制器（TVS），专为手机、笔记本电脑、个人数字助理（PDA）提供静电放电（ESD）保护而设计。SYS22V12SLC旨在保护敏感半导体元件，使其免受静电放电（ESD）和其他过流瞬态事件造成的损坏或故障。它符合IEC 61000 - 4 - 2（ESD）±30 kV空气放电、±30 kV接触放电）、IEC 61000 - 4 - 5（浪涌）100 A（8/20 μs）等标准。 SYS22V12SLC采用DFN1.6*1.0封装，工作电压为12伏。SYS22V12SLC可保护一条单向线路，为系统设计人员提供了保护单条数据线的灵活性。SYS22V12SLC可用于多种应用场景。
商品特性
- 为单线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电），IEC 61000 - 4 - 5（浪涌）100 A（8/20 μs）
- 适用于12V及以下工作电压
- 保护一条数据、控制或电源线
- 电容：680 pF（典型值）
- 低漏电流：在ΔV_RWM（最大值）时为0.1 μA
- 低钳位电压
- 每个引脚可承受超过1000次±8 kV接触放电的ESD冲击
应用领域
- 电源保护
- 电源管理
- 电池保护
- 台式机、服务器和笔记本电脑
- 手机
- 便携式仪器
- 寻呼机外设
- 数码相机
