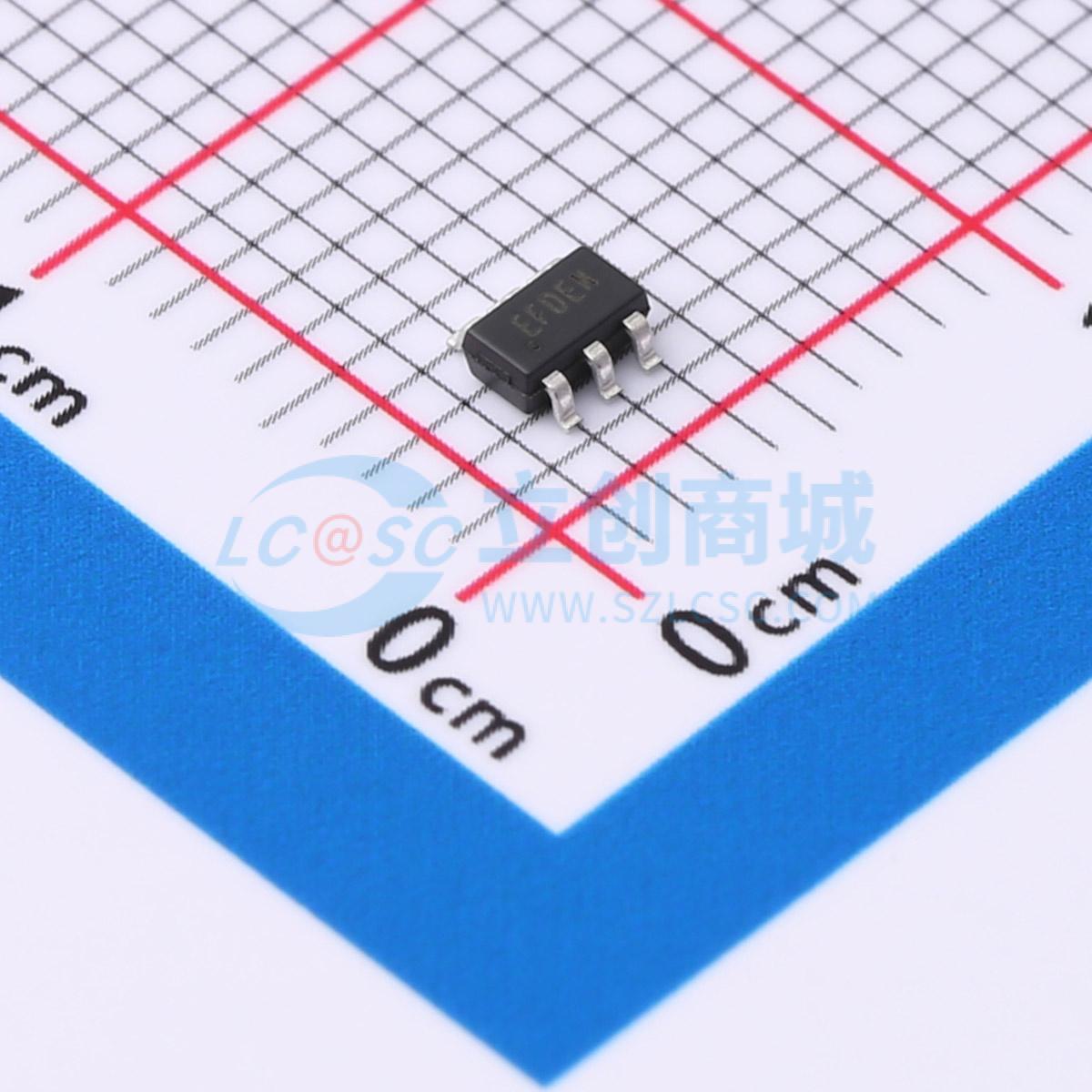

温馨提醒：图片仅供参考，商品以实物为准
SY8703BABC
高效降压型白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种高效降压调节器，能够从高达30V的输入驱动1.0A白光LED。它集成了低导通电阻MOSFET和内部补偿。1MHz的开关频率允许使用非常小的电感器。再加上小型SOT23-6封装，可实现极小的LED驱动器设计。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8703BABC
- 商品编号
- C3151905
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~30V | |
| 开关频率 | 800kHz~1.2MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SY8703B是一款高效降压稳压器，能够在最高30V的输入电压下驱动1.0A的白光LED。它集成了低导通电阻（RON）MOSFET和内部补偿电路。1MHz的开关频率允许使用非常小的电感器。结合小型SOT23 - 6封装，可实现极其小巧的LED驱动器设计。
商品特性
- 宽输入电压范围：2.5 - 30V
- 1MHz开关频率
- 极低的导通电阻（RON）：200mΩ
- 具备使能和调光控制功能
- 20kHz ~ 1MHz宽调光频率范围
- 紧凑的6引脚SOT23封装
- 符合RoHS标准且无卤素
应用领域
- 手电筒
- 展示柜灯
- LED标识牌
