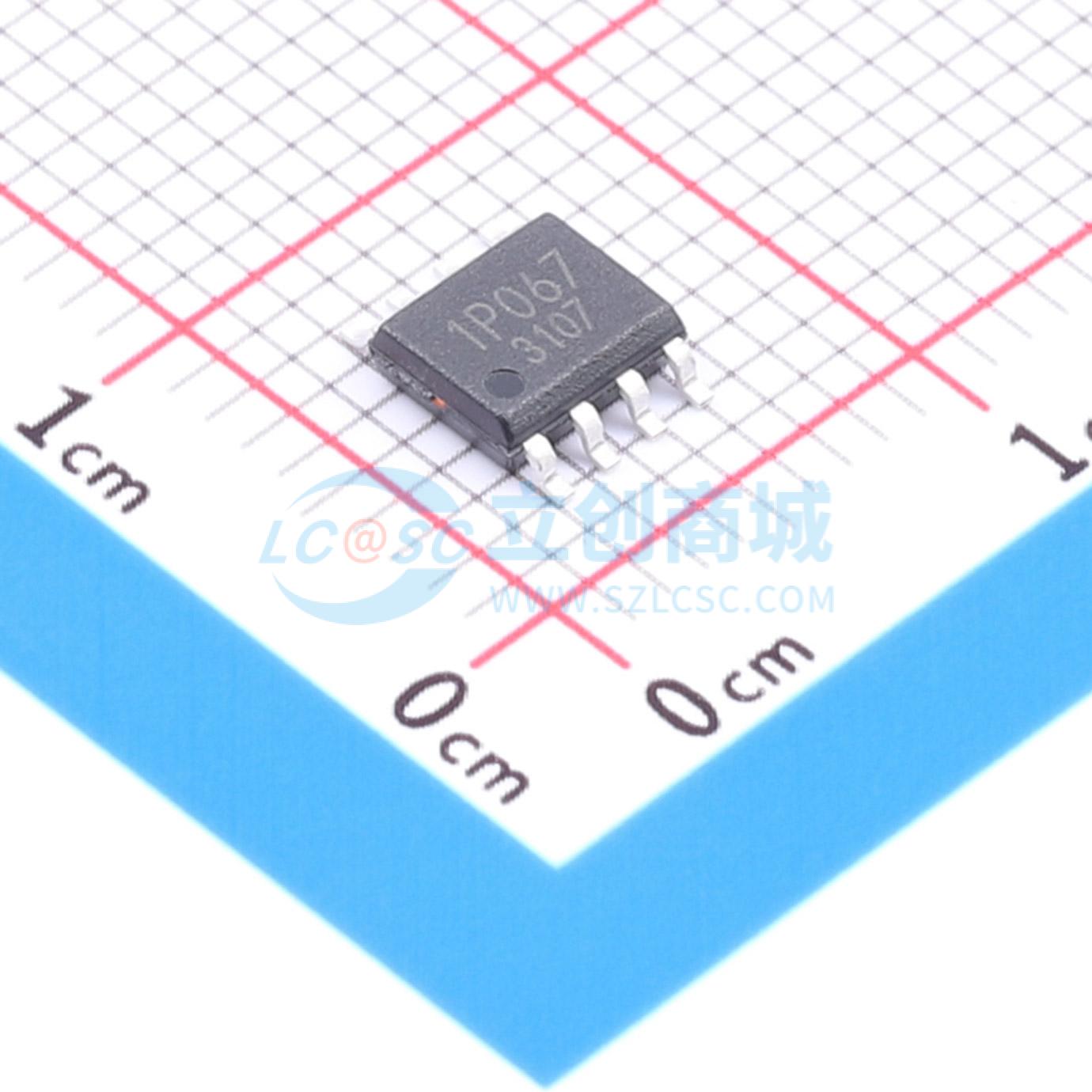

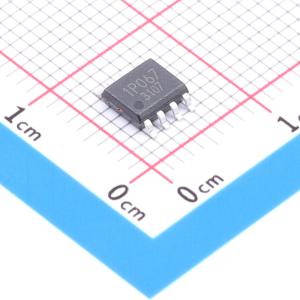

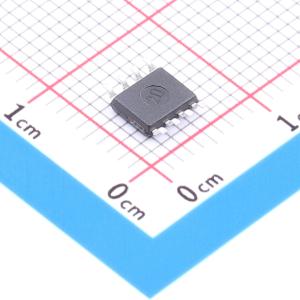

BM1P067FJ-E2
BM1P067FJ-E2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM1P067FJ-E2
- 商品编号
- C3093709
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8.9V~26V | |
| 开关频率 | 65kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+85℃ |
商品概述
用于AC/DC的PWM控制IC “BM1P067FJ” 为所有包含电源插座的产品提供了一个理想的系统。 内置的650 V启动电路有助于降低功耗。支持隔离和非隔离两种版本，简化了各类低功率转换器的设计。开关MOSFET和电流检测电阻为外部器件，从而在电源设计上实现了更高的自由度。开关频率设置为固定值。由于采用电流模式控制，每个周期都会施加电流限制，在带宽和瞬态响应方面表现出色。轻载时，频率降低，实现更高效率。还内置了跳频功能，有助于降低EMI。 芯片上还集成了软启动和突发功能、逐周期过流限制器、VCC过压保护、过载保护等保护功能。
商品特性
- PWM频率：65 kHz、100 kHz
- PWM电流模式方法
- 跳频功能
- 轻载时突发操作/频率降低功能
- 650 V启动电路
- VCC引脚欠压保护
- VCC引脚过压保护
- CS引脚开路保护
- CS引脚前沿消隐功能
- 逐周期过流限制器功能
- 具有交流电压补偿功能的过流限制器
- 软启动功能
- 次级过流保护电路
应用领域
- 交流适配器
- 电视
- 家用电器（吸尘器、加湿器、空气净化器、空调、IH电饭煲、电饭煲等）
