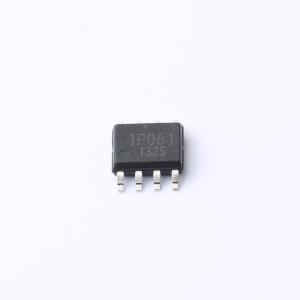

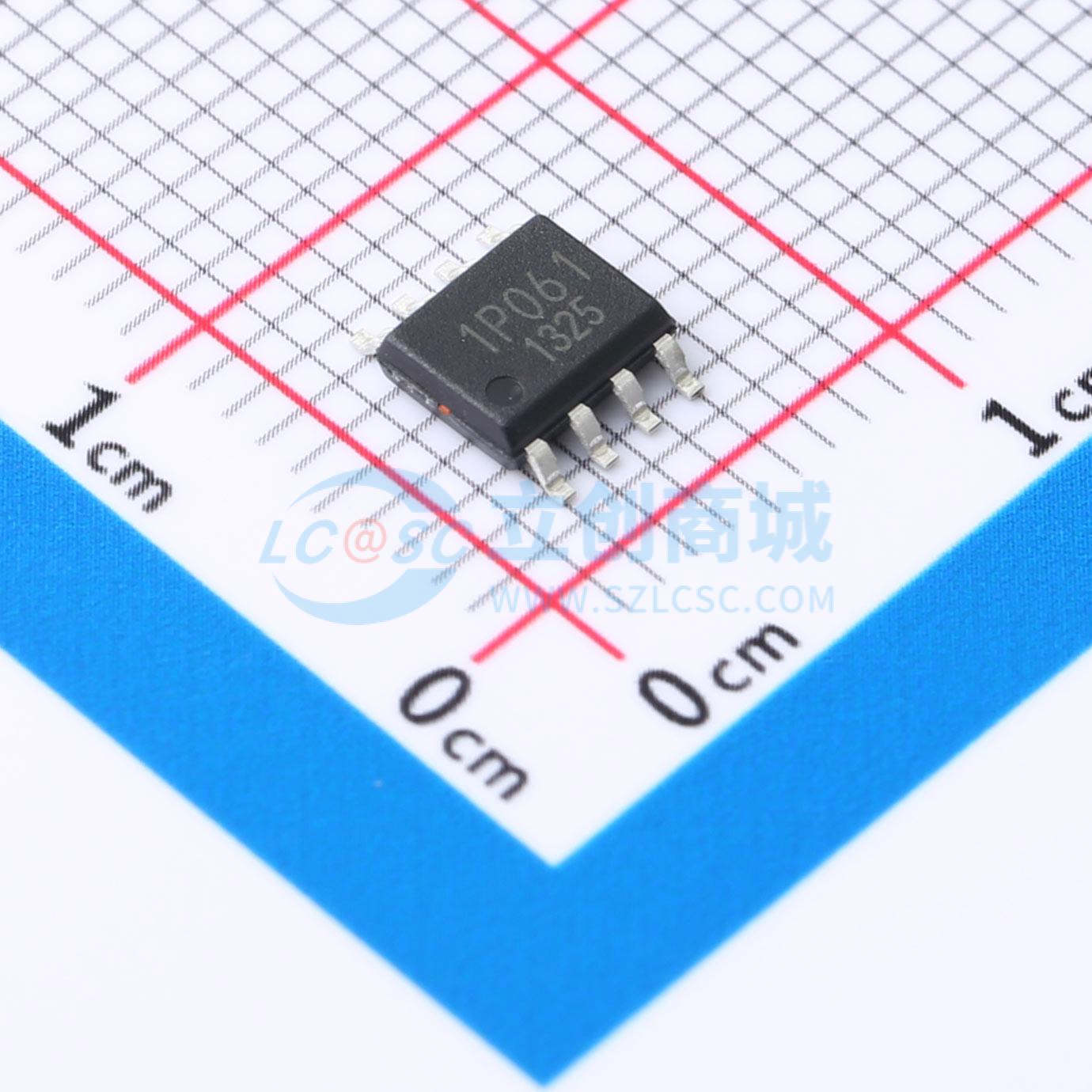

BM1P061FJ-E2
8.9V~26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM1P061FJ-E2
- 商品编号
- C3093713
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8.9V~26V | |
| 开关频率 | 65kHz | |
| 输出电流 | 1A | |
| 最大占空比 | 75% | |
| 晶体管耐压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 功能特性 | 过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 12.5V | |
| 反馈方式 | 副边反馈 |
商品概述
PWM 型 AC/DC 用 DC/DC 转换器（BM1Pxxx）为所有包含电源插座的产品提供了最佳系统。BM1Pxxx 支持隔离和非隔离设备，可简化各种低功率电气转换器的设计。BM1Pxxx 内置了耐受 650V 的高压启动电路，有助于降低功耗。通过将开关 MOSFET 和电流检测电阻作为外部设备，实现了更高的设计自由度。开关频率采用固定系统。由于采用了电流模式控制，每个周期都会限制电流，在带宽和瞬态响应方面表现出色。在轻负载时，开关频率降低，实现了高效率。芯片上还具有跳频功能，有助于降低电磁干扰。BM1Pxxx 还具有软启动、突发模式、每周期过流限制器、VCC 过压保护和过载保护等内置功能。
商品特性
- PWM 频率：65kHz、100kHz
- PWM 电流模式方法
- 跳频功能
- 轻载时突发操作/降频功能
- 内置 650V 启动电路
- VCC 引脚欠压保护
- VCC 引脚过压保护
- CS 引脚开路保护
- CS 引脚前沿消隐功能
- 每周期过流保护电路
- 带交流电压补偿的电流保护
- 软启动
- 二次过流保护电路
应用领域
交流适配器和家用电器（吸尘器、加湿器、空气净化器、空调、IH 烹饪加热器、电饭煲等）
