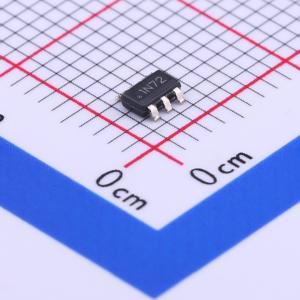

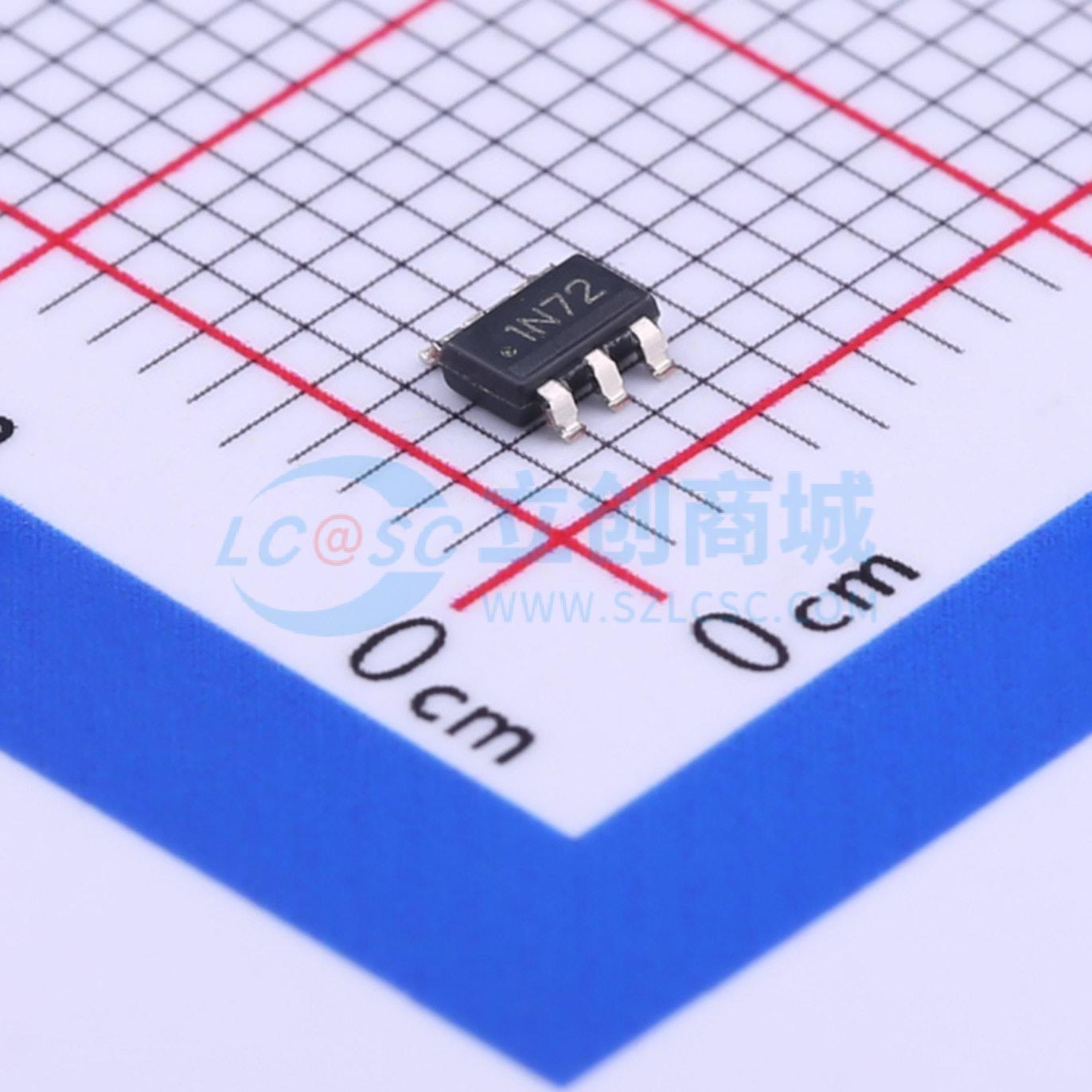

LMR14010ADDCR

LMR14010A是一款PWM直流-直流降压（降压型）稳压器。其输入电压范围宽，为4 V至40 V，适用于从工业到汽车等广泛的应用领域。超低的1 μA关断电流可延长电池使用寿命。工作频率固定在0.7 MHz，允许使用小型外部元件，同时将输出纹波电压降至最低。软启动和补偿电路集成在内部，减少了外部元件的数量。 LMR14010A针对高达1 A的负载电流进行了优化。其标称反馈电压为0.765 V。 该器件具备内置保护功能，如逐脉冲电流限制、热感应以及因功耗过大而关断等功能。LMR14010A采用薄型TSOT - 6L封装（2.9 mm×1.6 mm×0.85 mm）。 LMR14010A器件是一款40 V、1 A的降压（降压型）稳压器。该降压稳压器在轻载时具有极低的静态电流，可延长电池使用寿命。 LMR14010A通过采用恒定频率、电流模式控制，改善了线路和负载瞬态期间的性能，降低了输出电容并简化了频率补偿设计。LMR14010A通过集成自举充电二极管减少了外部元件数量。集成高端MOSFET的偏置电压由CB至SW引脚的电容提供。自举电容电压由欠压锁定（UVLO）电路监控，当自举电压降至预设阈值以下时，高端MOSFET将关断。由于自举UVLO和小型刷新FET，LMR14010A可以在高占空比下工作。输出电压可降至低至0.765 V参考电压。具备内部软启动功能，可将浪涌电流降至最低。

• 输入电压范围：4 V至40 V，具备45 V瞬态保护
• 0.7 MHz开关频率
• 采用Ecomode™模式，轻载时超高效率
• 低压差工作
• 输出电流高达1 A
• 精密使能输入
• 过流保护
• 内部补偿
• 内部软启动
• 整体解决方案尺寸小（TSOT - 6L封装）
• 使用WEBENCH电源设计器基于LMR14010A创建定制设计

• 智能电表
• 家用电器
• 电梯和自动扶梯
• 相机
