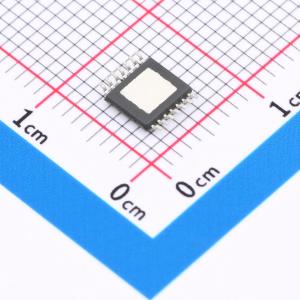

温馨提醒：图片仅供参考，商品以实物为准
LM5010MHX/NOPB
高电压1A降压开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5010是一款高电压1A降压开关调节器,适用于8V至75V的输入电压范围,能够提供超过1A的负载电流。该调节器集成了N-Channel Buck开关,支持高达1MHz的开关频率,具有谷底电流限制功能,无需环路补偿,响应速度快。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5010MHX/NOPB
- 商品编号
- C388177
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~75V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5010降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的全部功能，能够提供超过1A的负载电流。这款高压稳压器内置一个N沟道降压开关，提供热增强型10引脚WSON和14引脚HTSSOP封装。迟滞调节方案无需环路补偿，可实现快速负载瞬态响应，并简化电路实现。由于输入电压与导通时间呈反比关系，工作频率在输入电压和负载变化时保持恒定。谷值电流限制检测设定为1.25A。其他特性包括：VCC欠压锁定、热关断、栅极驱动欠压锁定和最大占空比限制器。
商品特性
- 输入电压范围：8V至75V
- 谷值电流限制为1.25A
- 开关频率可超过1MHz
- 集成N沟道降压开关
- 集成启动稳压器
- 无需环路补偿
- 超快速瞬态响应
- 工作频率在负载和输入电压变化时保持恒定
- 启动期间最大占空比受限
- 输出电压可调
- 精确的2.5V反馈基准
- 热关断
- 外露散热焊盘，改善散热性能
应用领域
- 高效负载点（POL）稳压器
- 非隔离式电信降压稳压器
- 二次高压后置稳压器
- 汽车系统
