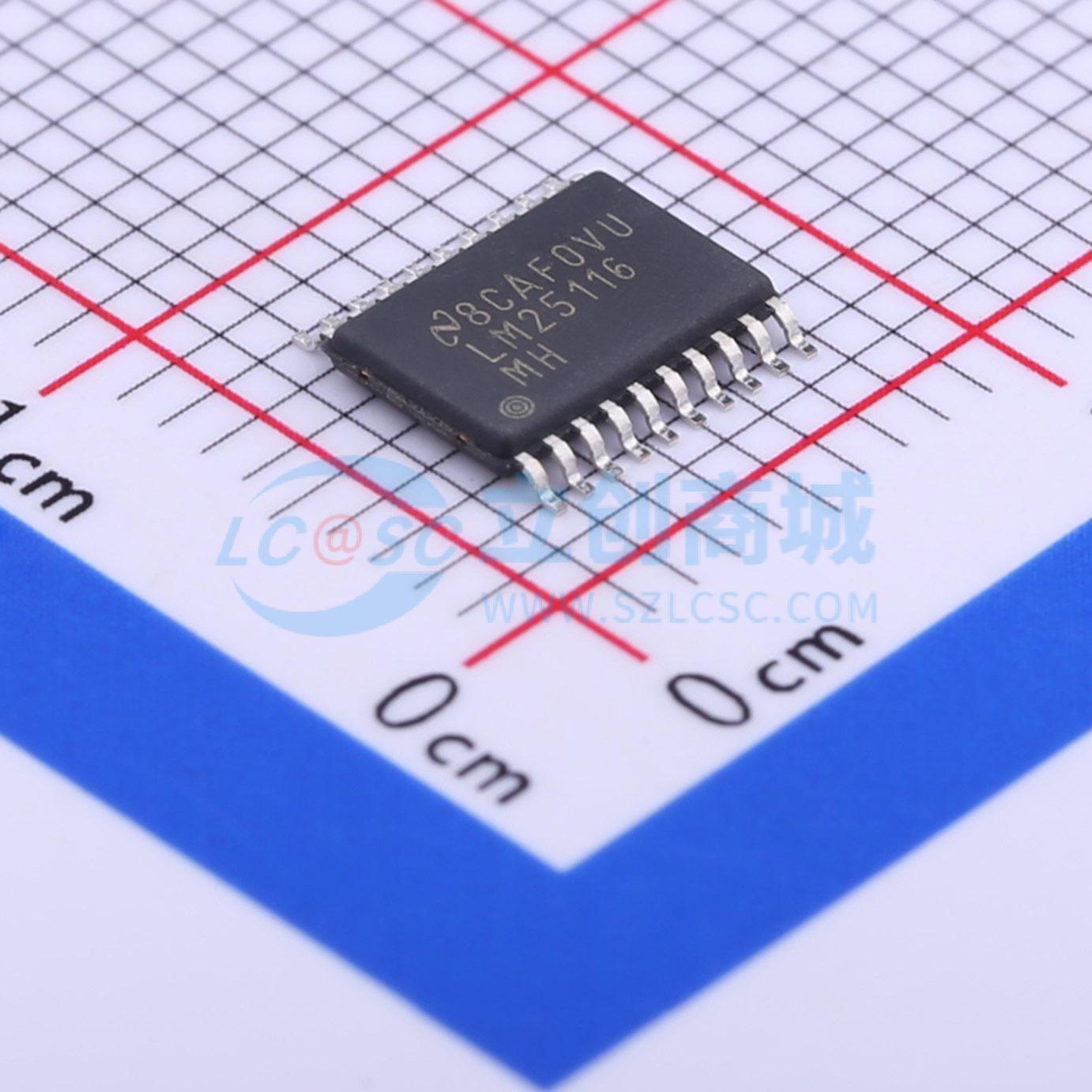

温馨提醒：图片仅供参考，商品以实物为准

LM25116MHX/NOPB

宽范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25116 是一款宽范围同步降压控制器,适用于从高电压或广泛变化的输入电源进行降压调节。该控制器基于电流模式控制方法,支持标准或逻辑电平 MOSFET 驱动,具有 3.5 A 峰值栅极驱动能力,支持自由运行或同步操作至 1MHz。可选的二极管仿真模式可在轻负载条件下提高效率。
品牌名称: TI(德州仪器)
商品型号: LM25116MHX/NOPB
商品编号: C390951
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.189克(g)
网友设计参考: 爱墓式366号,工作在LM25116气氛下的DC-DC降压恒压恒流模块

商品参数

商品概述

LM25116是一款同步降压控制器，适用于高压或宽范围变化输入电源的降压调节器应用。该控制方法基于使用模拟电流斜坡的电流模式控制。电流模式控制具有固有的线路前馈、逐周期电流限制功能，且易于进行环路补偿。采用模拟控制斜坡可降低脉宽调制电路的噪声敏感度，从而在高输入电压应用中实现对极小占空比的可靠控制。工作频率可在50 kHz至1 MHz范围内进行编程。LM25116通过自适应死区时间控制来驱动外部高端和低端NMOS功率开关。用户可选的二极管仿真模式可实现不连续模式操作，以提高轻载条件下的效率。低静态电流关断功能可使控制器停止工作，且总输入电流消耗小于10 μA。其他特性包括高压偏置稳压器、自动切换至外部偏置以提高效率、热关断、频率同步、逐周期电流限制和可调线路欠压锁定。该器件采用增强型功率20引脚HTSSOP封装，具有外露的裸片连接焊盘，有助于散热。

商品特性

模拟峰值电流模式
宽工作范围（最高42 V）
低静态电流关断（<10 μA）
驱动标准或逻辑电平MOSFET
强劲的3.5 A峰值栅极驱动
自由运行或同步运行至1 MHz
可选二极管仿真模式
可编程输出范围为1.215 V至36 V
精度为1.5%的电压基准
可编程电流限制
可编程软启动
可编程线路欠压锁定
自动切换至外部偏置电源
20引脚HTSSOP外露焊盘
热关断

应用领域

汽车信息娱乐系统
工业DC-DC电机驱动器
汽车USB适配器
电信服务器

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	1.215V~36V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
