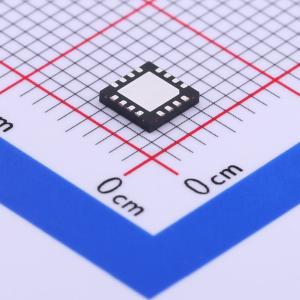

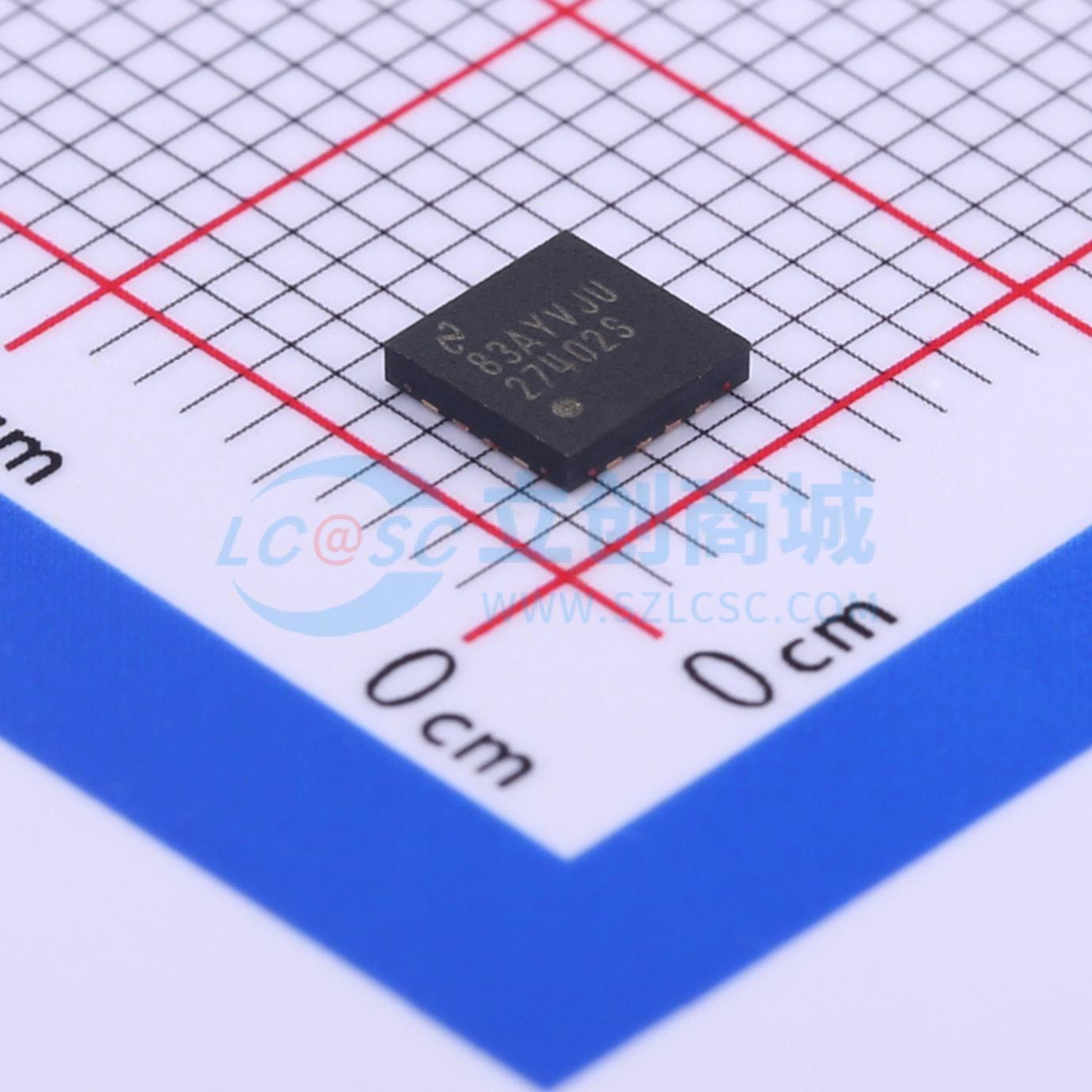

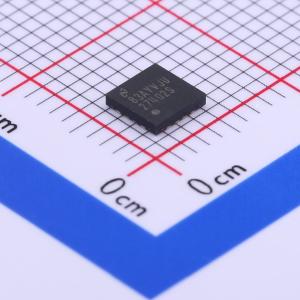

温馨提醒：图片仅供参考，商品以实物为准

LM27402SQ/NOPB

高性能同步降压控制器

描述: LM27402是一款高性能的同步降压控制器,支持3V至20V的宽输入电压范围,具有无损电感DCR电流检测功能。该控制器采用电压模式控制,支持外部时钟同步,具有高精度的0.6V参考电压,适用于各种输入电源轨。内部集成了高电流MOSFET驱动器,支持大电流应用。其他特性包括预偏置启动能力、外部软启动控制、电源良好指示等。
品牌名称: TI(德州仪器)
商品型号: LM27402SQ/NOPB
商品编号: C390089
商品封装: WQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

LM27402是一款电压模式、同步DC/DC降压控制器，具备无损电感DCR电流检测能力。检测电感电流无需添加电阻式动力系统元件，从而提高了整体效率，并便于进行精确、连续的电流检测。0.6V ±1%的电压基准可实现输出端的高精度和低电压性能。3V至20V的输入工作电压范围使LM27402适用于多种输入轨。

LM27402的电压模式控制环路采用输入电压前馈，以在整个输入电压范围内保持稳定性。开关频率可在200kHz至1.2MHz之间调节。双路大电流集成MOSFET驱动器支持高栅极电荷（QG）、低导通电阻（RDS(on)）的功率MOSFET。电源正常指示器提供电源轨排序功能和输出故障检测。可调节的外部软启动功能可限制浪涌电流，并在启动期间提供单调输出控制。其他特性包括对其他电源的外部跟踪、集成LDO偏置电源和同步功能。

商品特性

3V至20V的宽输入电压范围
基于电感DCR或分流电阻的过流保护
在-40℃至125℃的全结温范围内，0.6V基准的反馈精度为±1%
200kHz至1.2MHz的开关频率
输出电压高达输入电压的95%
集成大电流MOSFET驱动器
内部VDD偏置电源LDO子稳压器
外部时钟同步
可通过外部电容调节软启动
预偏置启动能力
电源跟踪
带线路前馈的电压模式控制
开漏电源正常指示器
带迟滞的精密使能
16引脚HTSSOP和WQFN封装
使用WEBENCH电源设计器基于LM27402进行定制设计

应用领域

FPGA和ASIC的大电流、低电压电源
通用大电流降压转换器
DC/DC转换器和负载点（POL）模块
电信、数据通信、网络、分布式电源架构
加密货币矿机（比特币、以太坊、莱特币）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	-
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
