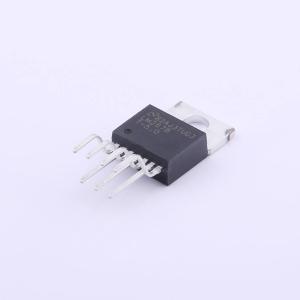

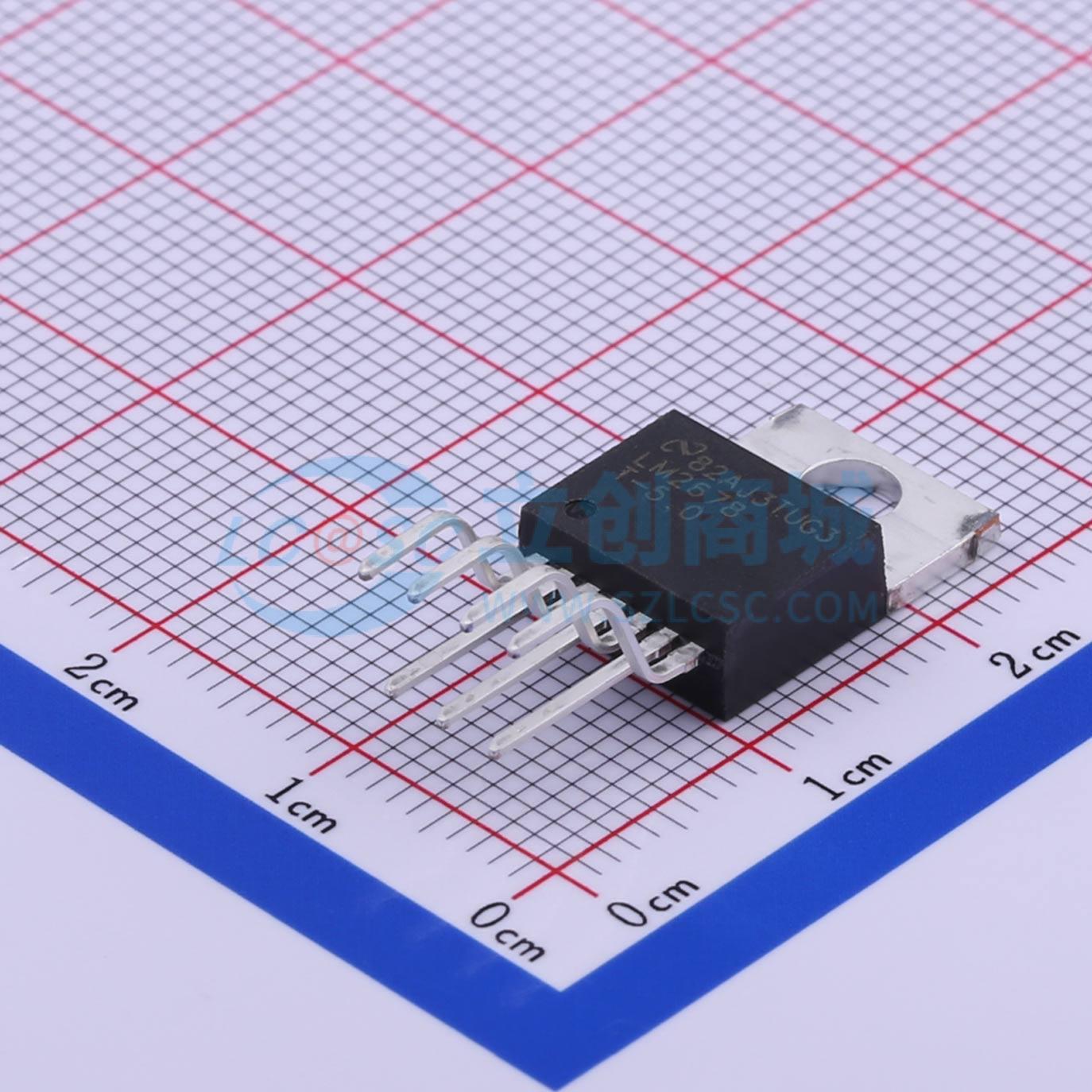

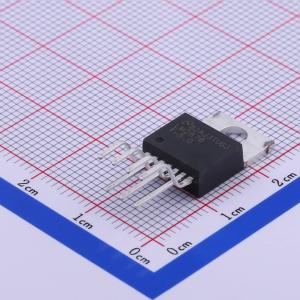

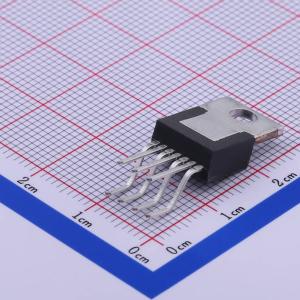

LM2678T-5.0/NOPB

高效5A降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2678系列调节器是单片集成电路,提供所有降压（buck）开关调节器所需的主动功能,能够驱动高达5A的负载,具有高效率（>90%）,宽输入电压范围（8V至40V）,固定频率内部振荡器（260kHz）,±2%的最大输出容差,50μA关断时的待机电流,内置低导通电阻DMOS功率开关,以及多种保护功能。
品牌名称: TI(德州仪器)
商品型号: LM2678T-5.0/NOPB
商品编号: C390086
商品封装: TO-220-7
包装方式: 管装
商品毛重: 3.377克(g)

商品参数

商品概述

LM2678系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动高达5A的负载，具有出色的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可实现高效率（>90%）。该系列包括3.3V、5V和12V的固定输出电压版本以及一个可调输出版本。 SIMPLE SWITCHER理念允许使用最少数量的外部组件进行完整设计。高固定频率振荡器（260kHz）允许使用物理尺寸更小的组件。多家制造商提供与LM2678配合使用的标准电感系列，大大简化了设计过程。 LM2678系列还内置了热关断、限流功能，以及一个ON/OFF控制输入，可将稳压器置于低至50μA静态电流的待机状态。输出电压精度保证在±2%以内。时钟频率控制在±11%的公差范围内。

商品特性

效率高达92%
使用现成的外部组件，设计简单易行
120mΩ DMOS输出开关
3.3V、5V和12V固定输出以及可调（1.2V至37V）版本
关闭时待机电流为50μA
在全线性和负载条件下，最大输出公差为±2%
宽输入电压范围：8V至40V
260kHz固定频率内部振荡器
工作结温范围：-40至125℃
使用WEBENCH电源设计器结合LM2678进行定制设计

应用领域

易于设计的高效（>90%）降压型开关稳压器
线性稳压器的高效系统预稳压器
电池充电器

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	5V
	输出电流	5A
	开关频率	260kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.2mA
	开关管(内置/外置)	内置
	输出类型	固定
