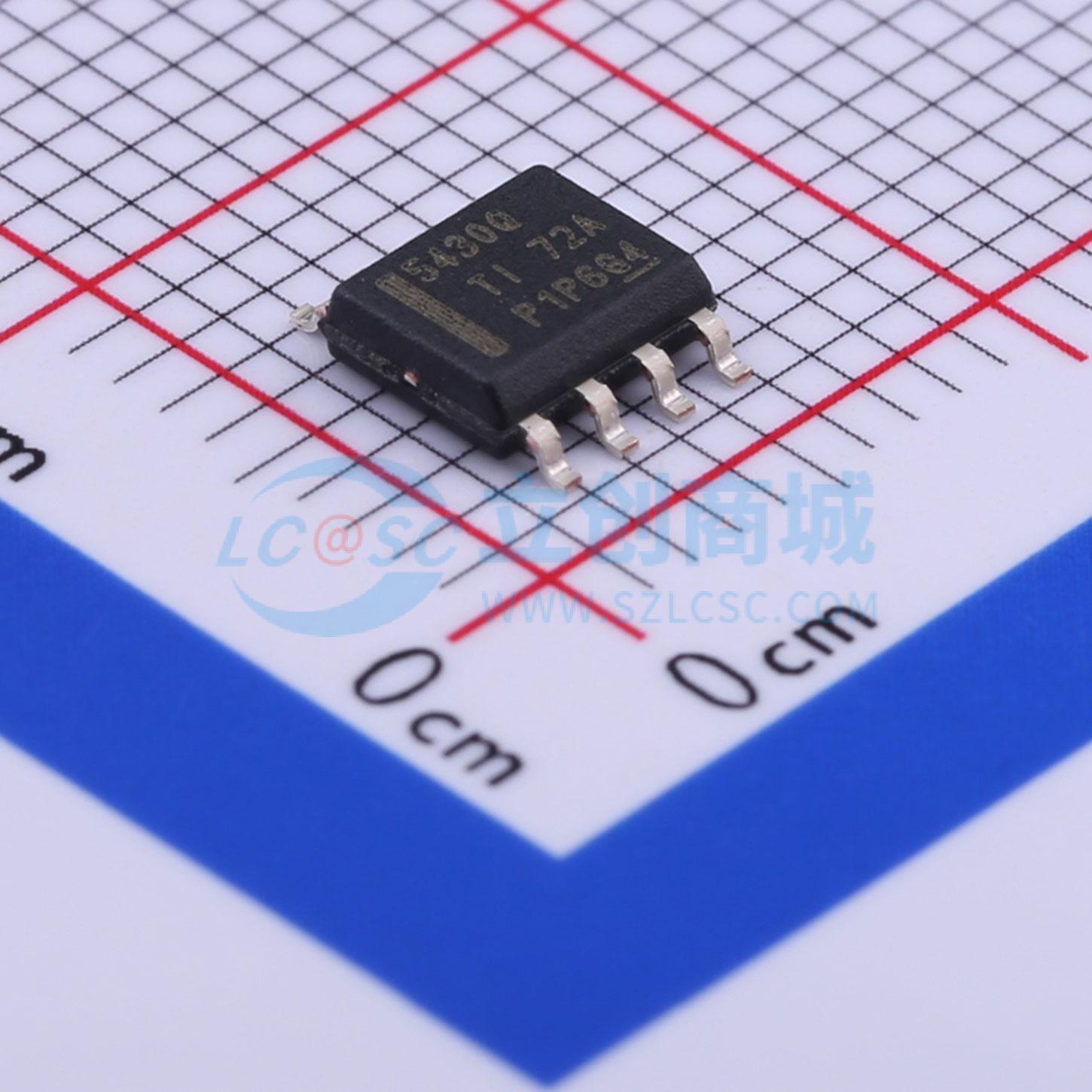

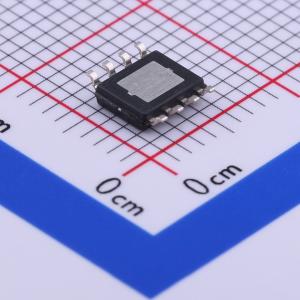

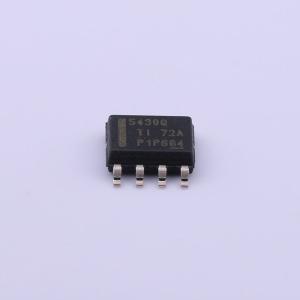

TPS5430QDDARQ1

3A宽输入范围降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS5430-Q1 是一款高输出电流 PWM 降压转换器,集成低阻抗高侧 N 通道 MOSFET。其输入电压范围为 5.5 V 至 36 V,最大连续输出电流为 3 A,效率高达 95%。该芯片具有内部补偿功能,减少外部组件数量,适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: TPS5430QDDARQ1
商品编号: C388178
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.218克(g)

商品参数

商品概述

TPS5430-Q1是一款高输出电流PWM转换器，集成了低电阻高端N沟道MOSFET。与所列特性一同集成在芯片上的还有：高性能电压误差放大器，可在瞬态条件下实现精确的电压调节；欠压锁定（UVLO）电路，可防止在输入电压达到5.5 V之前启动；内部设置的软启动电路，可限制浪涌电流；以及电压前馈电路，可改善瞬态响应。使用使能（ENA）引脚，关断状态下的电源电流通常可降至18 μA。其他特性包括高电平有效使能、过流限制、过压保护（OVP）和热关断功能。为降低设计复杂度和外部元件数量，TPS5430-Q1的反馈环路采用内部补偿。TPS5430-Q1可调节包括24 V总线在内的各种电源。 TPS5430-Q1器件采用散热增强型、易于使用的8引脚SOIC PowerPAD封装。

商品特性

符合汽车应用要求
宽输入电压范围：5.5 V至36 V
高达3 A的连续输出电流（4 A峰值）
集成110 mΩ MOSFET开关，效率高达95%
宽输出电压范围：可调节至低至1.22 V，初始精度为1.5%
内部补偿，最大限度减少外部元件数量
固定500 kHz开关频率，减小滤波器尺寸
输入电压前馈功能，改善线性调整率和瞬态响应
过流限制、过压保护和热关断功能，保护系统安全
工作结温范围：-40℃至125℃
采用小型散热增强型8引脚SOIC PowerPAD封装

应用领域

汽车音响电源
高功率LED电源
电池充电器
12 V和24 V供电系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~36V
	输出电压	1.221V~32.04V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
