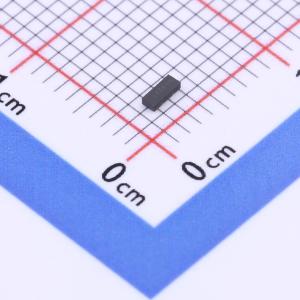

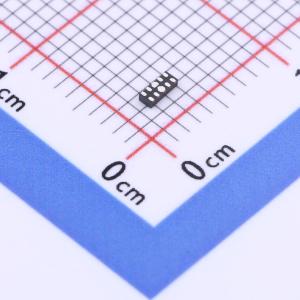

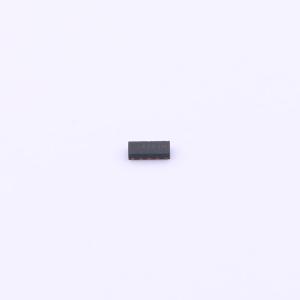

TT0514SPX

TVS 5V截止峰值浪涌电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0514SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.5pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0514SPX采用符合RoHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN2510 - 10L封装。该器件在单个封装中集成了八个浪涌额定的超低电容导向二极管和一个TVS。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。
品牌名称: 晶扬电子
商品型号: TT0514SPX
商品编号: C3038067
商品封装: DFN2510-10L
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

TT0514SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.5pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0514SPX采用符合RoHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN2510 - 10L封装。该器件在单个封装中集成了八个浪涌额定的超低电容导向二极管和一个TVS。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。

商品特性

为高速数据线提供瞬态保护 IEC61000 - 4 - 2（ESD）：±20kV（空气放电）、±20kV（接触放电） IEC 61000 - 4 - 5（雷击）：4.0A（8/20µs）
电缆放电事件（CDE）：带内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护四条I/O线
低电容：0V时为0.5pF（典型值）（I/O - GND）、0V时为0.25pF（典型值）（I/O - I/O）
低泄漏电流：在VRWM下为0.1µA（典型值）
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

应用领域

HDMI 1.4/2.0、USB 3.0/3.1、MDDI、SATA端口
显示器和平板显示器
机顶盒
视频图形卡
数字视频接口（DVI）
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	40W@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF；0.25pF
