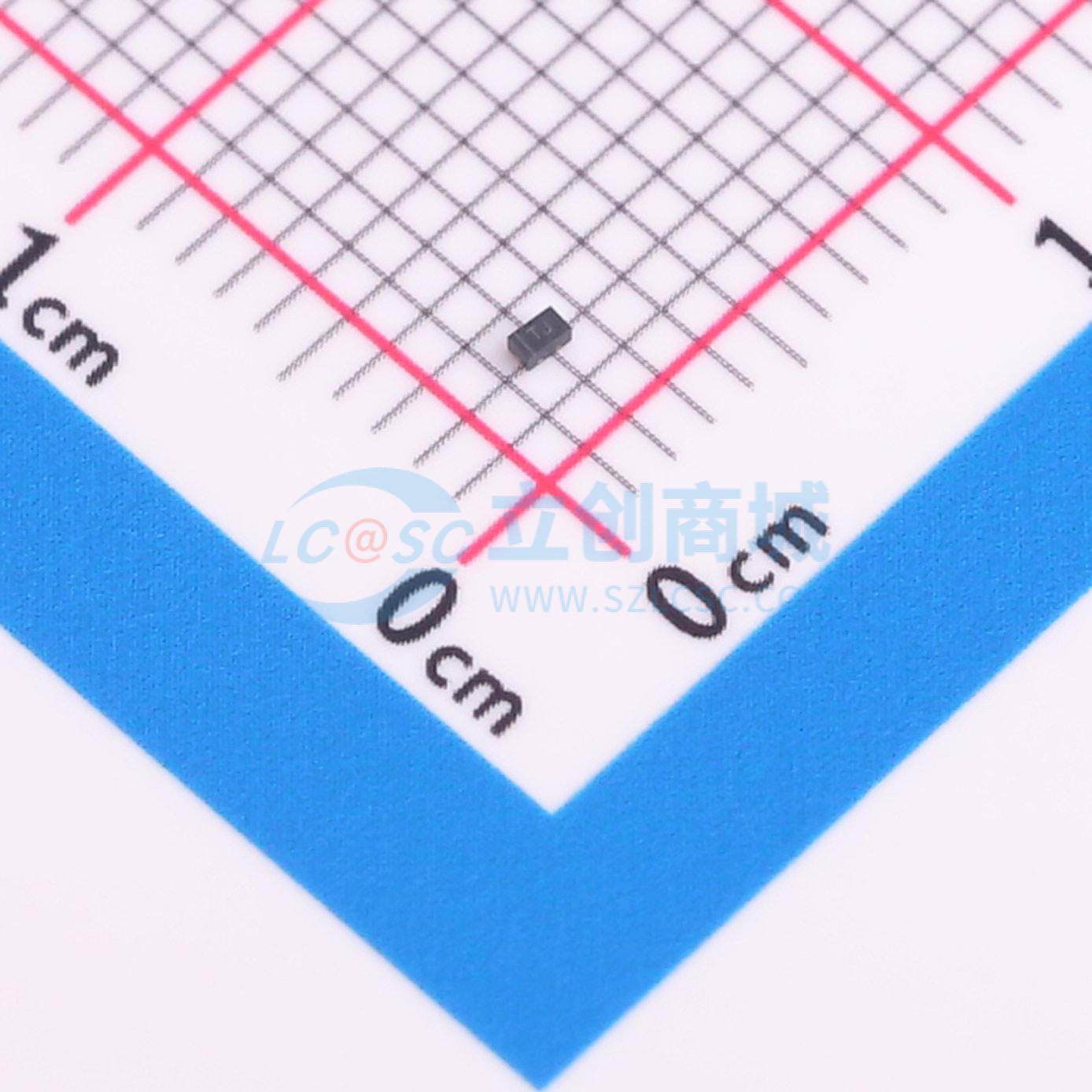

温馨提醒：图片仅供参考，商品以实物为准

TT0511TBX

单向ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0511TBX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.65pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。TT0511TBX采用符合RoHS标准且无卤素的1.0mm x 0.6mm x 0.5mm DFN1006-2L封装。
品牌名称: 晶扬电子
商品型号: TT0511TBX
商品编号: C3038071
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

TT0511TBX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.65pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。 TT0511TBX采用符合RoHS标准且无卤素的1.0mm x 0.6mm x 0.5mm DFN1006-2L封装。

商品特性

为高速数据线提供瞬态保护：IEC61000-4-2（ESD） ±25kV（空气放电） ±20kV（接触放电）；IEC61000-4-5（雷击） 4A（8/20μs）
小封装节省电路板空间
保护一条I/O线（单向）
低电容：0V时为0.65pF（典型值）（I/O - GND）
低泄漏电流：在VRWM（最大值）下为100nA
低钳位电压
每个I/O引脚可承受超过1000次±20kV接触放电的ESD冲击

应用领域

便携式应用
通信系统
计算机及外设
高速数据线
USB 2.0/3.0（第一代）
eSATA
DisplayPort

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	击穿电压	8V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.65pF
