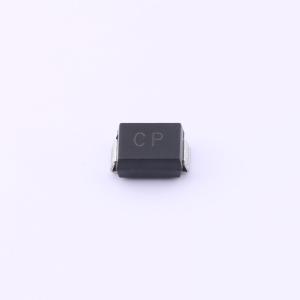

温馨提醒：图片仅供参考，商品以实物为准
SMBJ36CAX
双向 36V截止 峰值浪涌电流：10.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电压范围：5.0V-440V。 600W 峰值脉冲功率耗散。 适用于表面贴装应用。 采用模塑塑料技术的可靠低成本结构。 响应时间通常 < 1 ns。 单向小于 5.0ns，双向从 0V 到 BV 最小值。 人体模型 ESD 等级高于 16kV。 IEC61000-4-2 ESD 等级高于 30kV（接触放电）。 IEC61000-4-4 EFT 等级为 40A。 塑料材料具有 UL 94V-0 阻燃等级。 典型 IR 在 10V 以上小于 1μA。 满足 MSL 1 要求。 固态硅雪崩技术。 符合 ROHS 标准
- 品牌名称
- 晶扬电子
- 商品型号
- SMBJ36CAX
- 商品编号
- C3038085
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 10.3A | |
| 峰值脉冲功率(Ppp) | 600W@1ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+155℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 电压范围：5.0V - 440V
- 峰值脉冲功率耗散：600W
- 适用于表面贴装应用
- 采用模塑塑料工艺，结构可靠且成本低
- 响应时间通常 <1 ns
- 单向响应时间，从 0V 到最小击穿电压 (BV min) 小于 5.0ns；双向响应时间同理
- 人体模型静电放电 (ESD) 等级高于 16 kV
- 符合 IEC61000−4−2 标准，接触放电 ESD 等级高于 30 kV
- 符合 IEC61000−4−4 标准，电快速瞬变脉冲群 (EFT) 等级为 40 A
- 塑料材料具有 UL 94V-0 阻燃等级
- 高于 10V 时，典型反向电流 (IR) 小于 1uA
- 满足 MSL 1 要求
- 采用固态硅雪崩技术
- 符合 RoHS 标准
