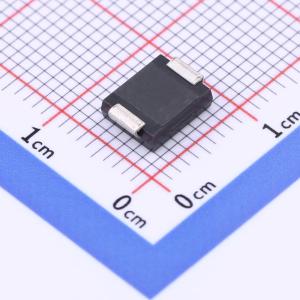

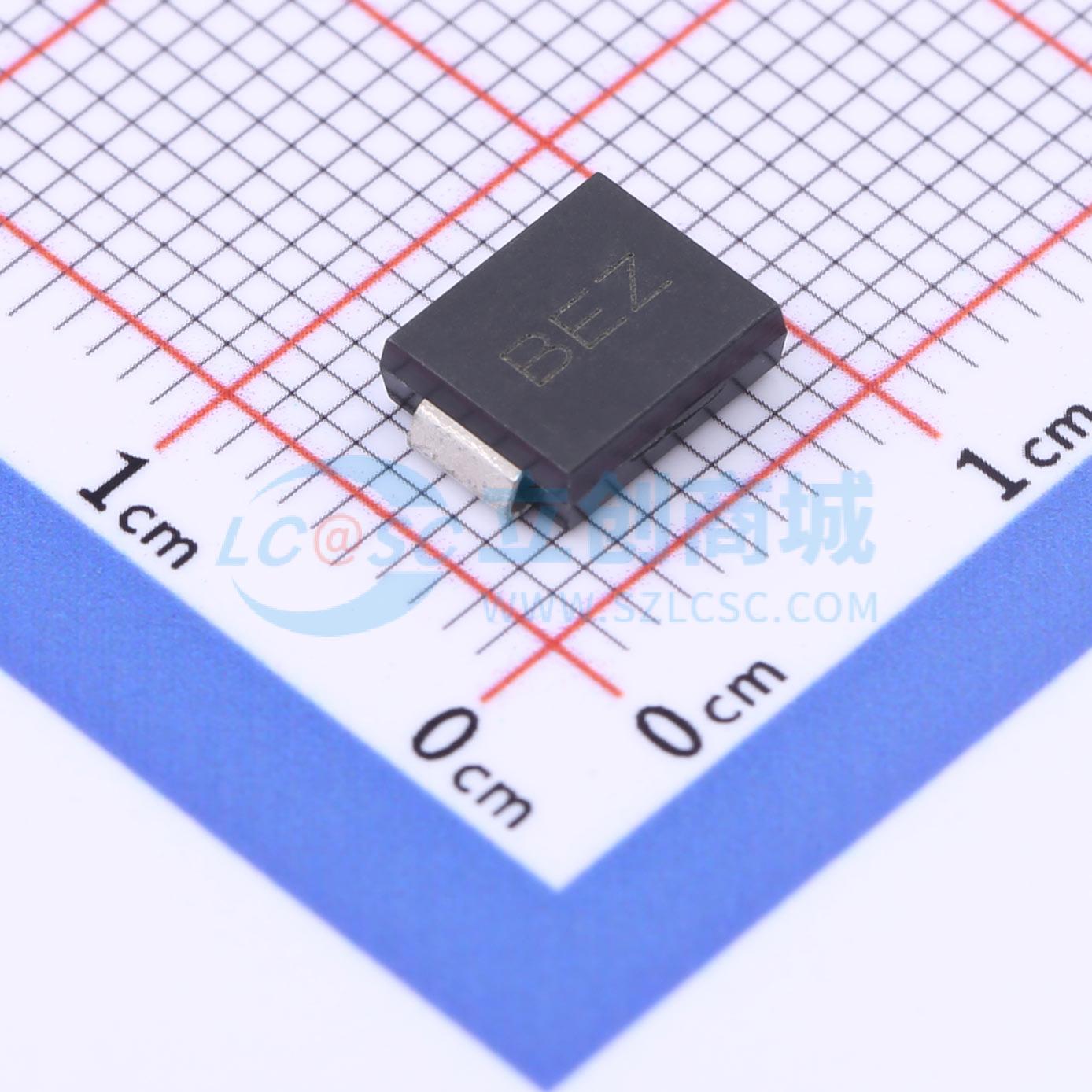

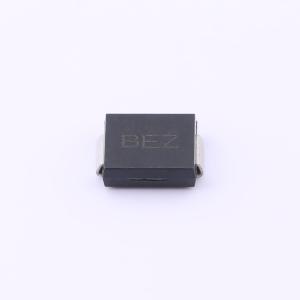

温馨提醒：图片仅供参考，商品以实物为准
SMCJ24CAX
双向 24V截止 峰值浪涌电流：38.6A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM24(V)/VBR(Min)@IT26.7(V)/VBR(Max)@IT30.7(V)/IT1(mA)/IR5(uA)/VC(Max)38.9(V)/Ipp(Max)38.6(A)
- 品牌名称
- 晶扬电子
- 商品型号
- SMCJ24CAX
- 商品编号
- C3038088
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 38.6A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 30.7V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 工作峰值反向电压范围：–5.0V至440V。
- 峰值功率耗散：在10×1000 μs脉冲下为1500W。
- 低外形封装。
- 出色的钳位能力。
- 玻璃钝化结。
- 快速响应时间：单向通常小于1 ns，双向从0V到最小击穿电压（BV min）小于5 ns。
- 高于10V时，典型反向电流（IR）小于1μA。
- 塑料材料具有UL 94V - 0级阻燃等级。
- 无铅版本符合RoHS标准。
