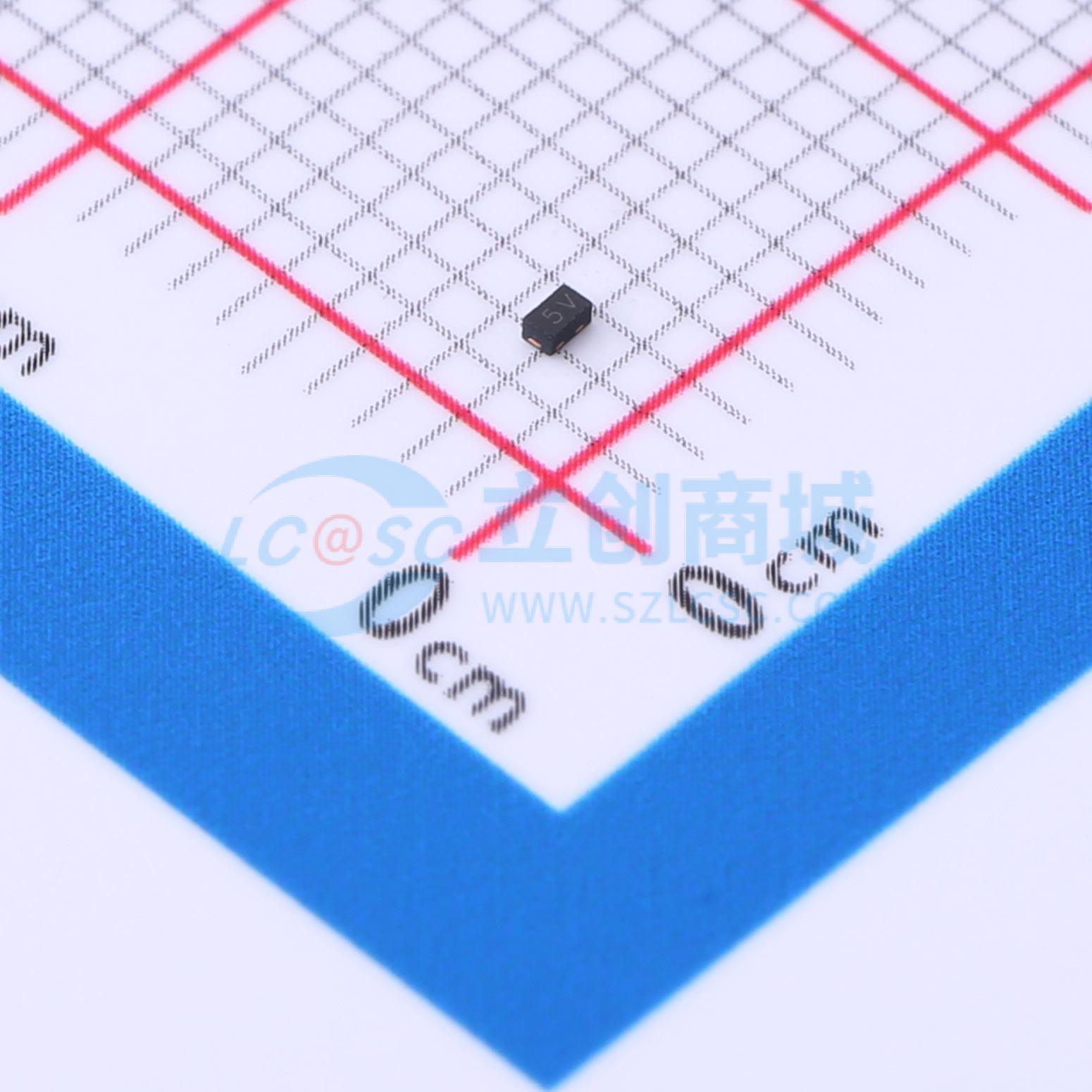

温馨提醒：图片仅供参考，商品以实物为准
TS0501VBX
TVS 5V截止 峰值脉冲电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TS0501VB X是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0501VBX典型电容仅为2.0pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（11A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
- 品牌名称
- 晶扬电子
- 商品型号
- TS0501VBX
- 商品编号
- C3038075
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -45℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2pF |
商品概述
TS0501VB X是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0501VBX典型电容仅为2.0pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（11A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）11A（8/20μs）
- 针对高速线路优化的封装
- 为一对线路提供保护
- 低电容：0V时为2.0pF（典型值）
- 低漏电流：VRWM时为0.01μA（典型值）
- 低工作电压和钳位电压
- 每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击
- 符合ROHS标准
应用领域
- 便携式应用，如手机和MP3播放器
