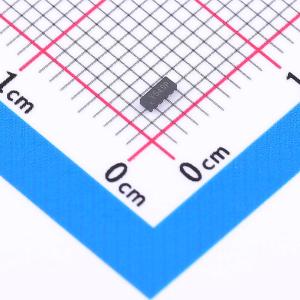

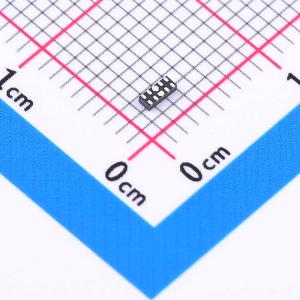

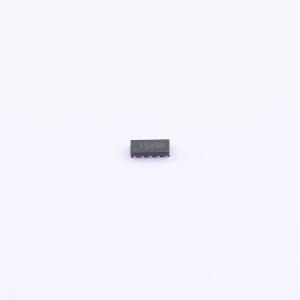

温馨提醒：图片仅供参考，商品以实物为准
TT0524SPX
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TT0524SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.3pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。TT0524SPX采用符合ROHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN2510-10L封装。
- 品牌名称
- 晶扬电子
- 商品型号
- TT0524SPX
- 商品编号
- C3038068
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
TT0524SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.3pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。 TT0524SPX采用符合ROHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN2510-10L封装。
商品特性
- 为高速数据线提供瞬态保护 IEC61000-4-2（ESD） ±25kV（空气放电） ±25kV（接触放电） IEC61000-4-5（雷击） 4.0A（8/20µs）
- 小封装节省电路板空间
- 保护四条I/O线
- 低电容：0.3pF（典型值）
- 低泄漏电流：在VRWM下最大为0.01μA，钳位电压低
应用领域
- 便携式应用、通信系统
- 计算机及外设
- 高速数据线：
- USB 2.0/3.1（Gen 1）
- HDMI 1.3/1.4/2.0
- eSATA
- DisplayPort
