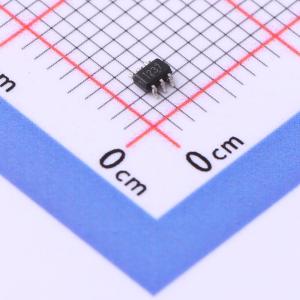

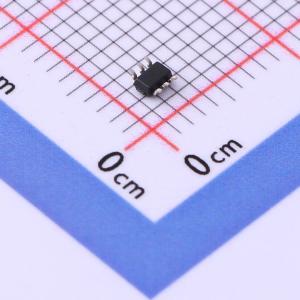

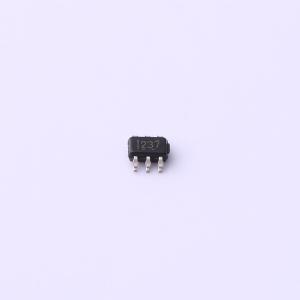

温馨提醒：图片仅供参考，商品以实物为准

TMUX1237DCKR

TMUX1237 3-Q2 低导通电阻，5V，2:1（SPDT）通用开关，无切换输入过冲

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX1237是一款通用2:1单刀双掷(SPDT)开关，支持1.08V至5.5V的宽工作范围。该设备支持源(Sx)和漏(D)引脚上的双向模拟和数字信号。
品牌名称: TI(德州仪器)
商品型号: TMUX1237DCKR
商品编号: C3034867
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

TMUX1237是一款通用的2:1单刀双掷（SPDT）开关，支持1.08 V至5.5 V的宽工作范围。该器件支持源极（Sx）和漏极（D）引脚上从接地（GND）到电源电压（VDD）的双向模拟和数字信号。选择引脚（SEL）的状态控制两个源极引脚中哪一个连接到漏极引脚。此外，TMUX1237的电源电流低至7 nA，使其可用于众多手持设备或低功耗应用中。 TMUX1237通过消除源极（Sx）引脚在两个电压电平之间切换时系统中可能出现的过冲，提高了系统可靠性。此外，TMUX1237还保持了快速的切换时间，使其能够提高从通信设备到楼宇自动化等广泛应用的系统性能。所有逻辑输入均具有1.8 V逻辑兼容阈值，确保在有效电源电压范围内工作时与TTL和CMOS逻辑兼容。故障安全逻辑电路允许在电源引脚通电之前对控制引脚施加电压，保护器件免受潜在损坏。

商品特性

切换输入时无过冲
轨到轨操作
双向信号路径
1.8 V逻辑兼容
故障安全逻辑
低导通电阻：3 Ω
宽电源范围：1.08 V至5.5 V
工作温度范围：-40℃至+125℃
低电源电流：7 nA
先断后通切换
静电放电（ESD）保护（人体模型，HBM）：2000 V

应用领域

模拟和数字切换
I2C和SPI总线复用
远程无线电单元（RRU）
有源天线系统大规模多输入多输出（AAS mMIMO）
机架式服务器
网络接口卡（NIC）
条形码扫描仪
楼宇自动化
模拟输入模块
电机驱动器
视频监控
电子销售点
台式电脑
家用电器

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.08V~5.5V
	导通时间(ton)	-

	属性	参数值
	导通电阻(Ron)	3Ω
	关闭时间(toff)	-
	工作温度	-40℃~+125℃
	导通电容(Con)	21pF
	带宽	400MHz
