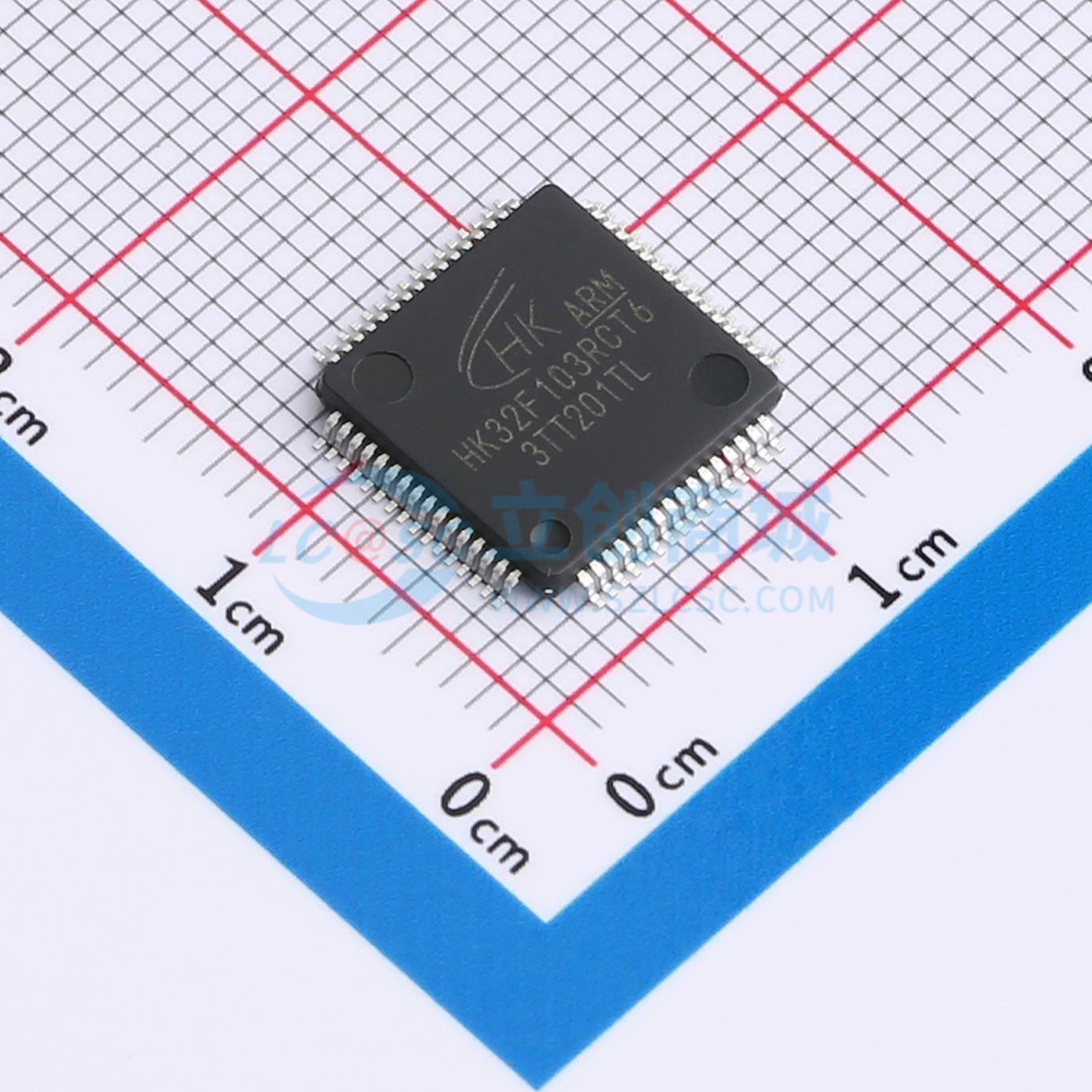

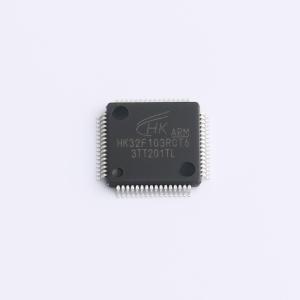

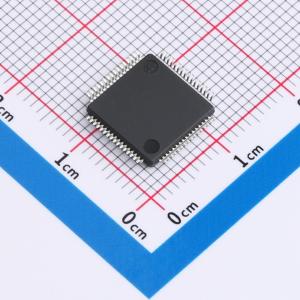

HK32F103RCT6

HK32F103xCxDxE 系列使用 ARM Cortex-M3 内核，最高工作频率 120 MHz。内置了大容量存储器：最高 512 Kbyte Flash、64 Kbyte SRAM。此外，可通过 FSMC 模块外挂最多 1 Gbyte 容量的 NOR/PSRAM/NAND/PC Card 存储器，其中有 256 Mbyte 的空间可以存放指令，并且可以被片内 1 Kbyte 指令 Cache 缓存。内置的 CRC 模块提供了数据完整性的检查能力。内置了丰富的通信接口满足多种通信应用场景：5 路 USART/UART、3 路 SPI（SPI2/3 支持 I2S 协议）、1 路 SDIO、2 路 I2C、1 路 CAN 2.0 A/B 和 1 路 FS USB。内置 2 个高级 16 位 PWM 计时器（共 8 路 PWM 输出，其中 6 路带死区互补输出），4 个通用 16 位 PWM 计时器（共 16 路 PWM 输出），2 个 16 位的基本定时器。提供独立的 VBAT 电池电源域，当 VDD 主电源掉电时，RTC 模块可在 VBAT 供电下继续工作；另外，VBAT 电池电源域提供了 84 Byte 的备份寄存器。内置了丰富的模拟电路：3 个 12 位 ADC（支持最多 16 路外部模拟输入通道同时使用，其中 2 路弱驱动信号输入通道和 1 路 5V 高压信号输入通道）、2 个 12 位 DAC、1 个温度传感器、1 个 0.8V 内部参考电压源、1 个可编程电压检测器（PVD）、1 个上电/下电复位（POR/PDR）电路和 1 个 VBAT 电源电阻分压器（分压器输出在片内与 ADC 相连）。支持丰富的功耗模式；在最低功耗模式下，芯片的典型漏电电流小于 100 nA。工作于 -40℃ 至 +105℃ 的温度范围，供电电压 2.0V 至 3.6V，可满足绝大部分应用环境条件的要求。完整的 HK32F103xC、HK32F103xD 和 HK32F103xE 系列产品包括从 64 脚至 100 脚的两种不同封装。根据不同的封装形式，器件中的外设配置有差异。

• ARM Cortex-M3 内核最高时钟频率：120 MHz
• 24 位 System Tick 定时器支持 CPU Event 信号输入至 MCU 引脚，实现与板级其它 Soc CPU 的联动
• 工作电压范围双电源域：主电源 VDD 为 2.0 - 3.6V，备份电源 VBAT 为 1.8 - 3.6V，当主电源掉电时，RTC 可继续工作在 VBAT 电源下，VBAT 电源域提供 84 byte 备份寄存器
• 工作温度范围：-40℃ 至 +105℃
• VDD 典型工作电流：
  • 运行（Run）模式：19.3 mA@120 MHz@3.3V
  • 睡眠（Sleep）模式：5.6 mA@120 MHz@3.3V（唤醒时间：1 个机器时钟周期）
  • 停机（Stop）模式 LDO 低功耗模式：89.4 μA@3.3V（唤醒时间：10 μs）
  • LDO 全速工作模式：303 μA@3.3V
  • 待机（Standby）模式：3.3 μA@3.3V（唤醒时间：150 μs）
• VBAT 典型工作电流（VDD 掉电）：
  • VBAT RTC 开启模式：2.6 μA@3.3V
  • VBAT RTC 关闭模式：2.1 μA@3.3V
• 存储器：
  • 最高 512 Kbyte 的 Flash 存储器，当 CPU 主频不高于 24 MHz 时，支持 0 等待总线周期，具有代码安全保护功能，可分别设置读保护和写保护
  • 64 Kbyte 片内 SRAM
  • FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器（其中，256 Mbyte 的空间可以存放指令，可用于片内 Cache 缓存）
• 数据安全：CRC32 校验硬件单元
• 时钟：
  • 外部高速时钟（HSE）：支持 4 - 32 MHz，典型 8 MHz
  • 外部低速时钟（LSE）：32.768 kHz
  • 片内高速时钟（HSI）：8 MHz/28 MHz/56 MHz 可配置
  • 片内低速时钟（LSI）：40 kHz
  • PLL 输出时钟：120 MHz（最大值）
  • GPIO 外部输入时钟：1 - 64 MHz
• 复位：
  • 外部管脚复位
  • 电源复位（POR/PDR）
  • 软件复位
  • 看门狗（IWDG 和 WWDG）复位
  • 低功耗管理复位
• 可编程电压检测器（PVD）：
  • 8 级检测电压门限可调
  • 上升沿和下降沿检测可配置
• 通用输入输出端口（GPIO）：
  • 64 脚封装提供 51 个 GPIO 引脚，100 脚封装提供 80 个 GPIO 引脚
  • 所有 GPIO 引脚可配置为外部中断输入
  • 内置可开关的上、下拉电阻
  • 支持开漏（Open-Drain）输出
  • 支持施密特（Schmitt）迟滞输入
  • 输出驱动能力超高、高、中、低四档可选
• 数据通讯接口：
  • 5 路 USART/UART（USART1/2/3，UART4/5）
  • 3 路 SPI（SPI2/3 支持 I2S 协议）
  • 2 路 I2C
  • 1 路 SDIO
  • 1 路 CAN 2.0 A/2.0B
  • 1 路全速 USB2.0
• 定时器及 PWM 发生器：
  • 高级定时器：TIM1/TIM8（带死区互补 PWM 输出）
  • 通用定时器：TIM2/TIM3/TIM4/TIM5
  • 基本定时器：TIM6/TIM7（支持 CPU 中断、DMA 请求和 DAC 转换触发）

• 工业应用，如可编程控制器、打印机、扫描仪等
• HMI 人机音视频多媒体交互图形显示设备，如广告显示、语音识别设备、安全监控设备、电机驱动和调速控制
• 物联网低功耗传感器终端，如运动手环等
• 无人机飞控、云台控制
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表
