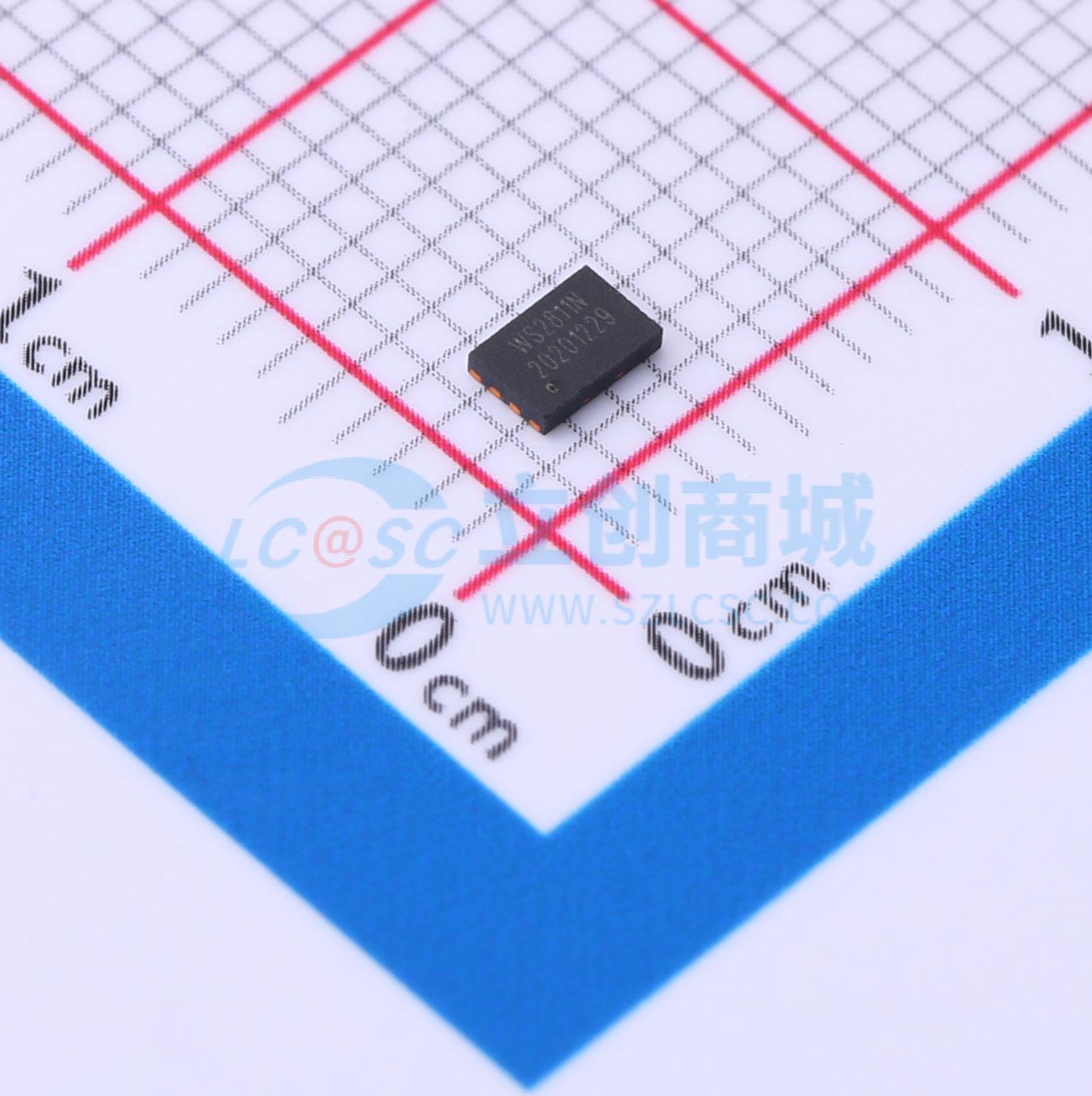

温馨提醒：图片仅供参考，商品以实物为准
WS2811N
驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 小尺寸，用于鼠标，键盘，电竞领域，小间距产品
- 品牌名称
- worldsemi
- 商品型号
- WS2811N
- 商品编号
- C3034985
- 商品封装
- VSON-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~24V | |
| 开关频率 | 800kHz | |
| 通道数 | 3 | |
| 输出电压 | 20V | |
| 输出电流 | 16.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
WS2811N是DFN8封装的三通道LED驱动控制专用电路，内部包含智能数字接口数据锁存信号整形放大驱动电路、高精度内部振荡器和20V高压可编程定电流输出驱动器。为降低电源纹波，3个通道有延时导通功能。芯片采用单线归零码通讯方式，上电复位后，DIN端接收数据，24bit数据被第一个芯片提取后送内部数据锁存器，剩余数据经整形放大后通过DO端口转发给下一级芯片。芯片内部数据锁存器根据24bit数据在OUTR、OUTG、OUTB控制端产生不同占空比控制信号，接收到RESET信号时，所有芯片同步将数据送到各段。接收完24bit数据后通过DO口转发，未收到RESET码前，OUTR、OUTG、OUTB管脚输出不变，收到280μs以上低电平RESET码后，将24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。
商品特性
- R、G、B输出端口耐压20V，DIN端口耐压9.5V。
- 芯片内置稳压管，24V以下电源端只需串电阻到IC VDD脚，无需外加稳压管。
- 灰度调节电路（256级灰度可调）。
- 内置信号整形电路，任何一个IC收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 内置上电复位和掉电复位电路。
- PWM控制端能够实现256级调节，扫描频率2kHz。
- 串行接口级联接口，能通过一根信号线完成数据的接收与解码。
- 任意两点传输距离不超过5米无需增加任何电路。
- 当刷新速率30帧/秒时，级联数不小于1024点。
- 数据发送速度可达800Kbps。
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED全彩软灯条硬灯条
- LED护栏管
- LED点光源
