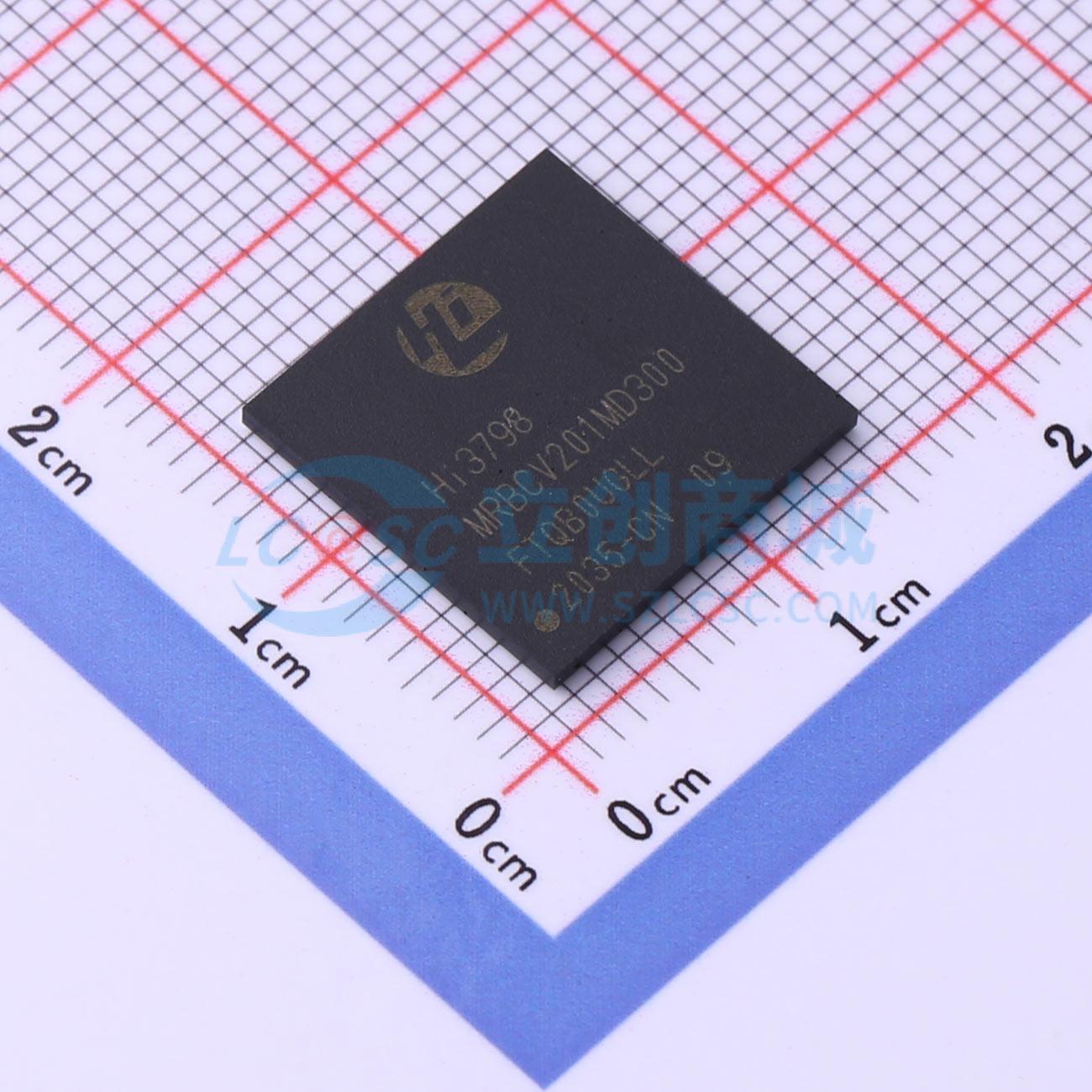

Hi3798MRBCV201MD300

Hi3798M V200 是用于IPTV/OTT 机顶盒市场的支持4KP60 解码的全4K 高性能SOC 芯片。集成4 核64 位高性能Cortex A53 处理器和多核高性能2D/3D 加速引擎；支持H.265 4Kx2K@P60 10bit 超高清视频解码，高性能的H.265 高清视频编码，HDR 视频解码及显示，HDR 转SDR，BT.2020，Dolby 和DTS 音频处理；内置USB2.0、USB3.0、SDIO3.0、PCIe2.0 等丰富外设接口。可支持客户实现全4K 业务部署，在图像质量、码流兼容性、视频播放的流畅性以及整机性能方面保持业界最好的用户体验，同时满足不断增长的视频通信、卡拉OK、云游戏、多屏互动等增值业务需求。

• 集成四核ARM Cortex A53 作为主控CPU，完成系统任务和部分音视频处理功能
• 独立的32KB I-Cache、32KB D-Cache；共享512KB L2 cache
• 集成NEON
• 支持DVFS、AVS 动态降功耗功能
• 集成高性能四核Mali GPU，完成3D 图形和视频处理
• 支持OpenGL ES 2.0/1.1/1.0
• 支持OpenVG 1.1
• 可满足1080P30 典型UI 处理能力
• 可满足1080P30 典型游戏应用
• 提供高级安全功能，可提供以下安全处理特性：支持TEE (Trusted Execution Environment)；支持SVP(Secure Video Path)；支持安全启动；支持安全存储；支持安全升级；支持JTAG 及其它调试端口保护；支持OTP；支持DRM（Digital Rights Management）；支持可下载CA（DCAS）；HDMI 输出支持HDCP2.2/1.4 保护
• DDRC（DDR3/3L/DDR4 SDRAM Controller）支持对动态存储器DDR3/3L DDR4SDRAM 的存取控制
• 最大支持2GB 容量
• 内存位宽支持32bit
• 最高频率可达1066MHz
• 支持待机Power Down 低功耗功能
• FMC（Flash Memory Controller）提供存储控制器接口连接片外SPI NAND Flash、SPINOR Flash、同步和异步NAND Flash，从而完成数据的存取
• 支持外接1 片选（SPI NAND Flash 或者SPI NOR Flash 或者NAND Flash）
• 支持SPI NOR Flash、SPI NAND Flash、NAND Flash 三种类型的器件
• 支持Standard SPI、Dual-Output/Dual-Input SPI、Quad-Output/Quad-Input SPI、DualI/O SPI、Quad I/O SPI 五种SPI 接口类型
• 支持多种规格的SPI NAND Flash 器件：支持2K、4K Page-size 的器件；支持64、128Pages/Block 的器件
• 支持多种规格的NAND Flash 器件：支持2K、4K、8K、16K Page-size 的器件；支持64、128、256、512 Pages/Block 的器件；支持8bit 数据接口位宽的器件；支持DDR 接口和异步接口器件；支持Toggle 1.0/2.0，ONFI 2.3 和ONFI3.0 器件
• 支持ECC 功能（仅对SPI NAND Flash 和NAND Flash）：支持8bit/1KB、16bit/1KB、24bit/1KB、28bit/1KB、40bit/1KB、64bit/1KB 的BCH 码ECC 校验和纠错（1KB 指1KB 数量级，并不是严格意义上的1024Byte）；支持ECC 校验码生成的使能和关闭、支持ECC 功能的使能和关闭
• 支持Randomizer 功能。仅在8K Page-size 和16K Page-size 的非ECC0 模式下开启有效，其他模式中控制器内部关闭
• 集成3 个高速、高容量SDIO 3.0/MMC5.0 控制器，提供对MMC/SD 卡的读写控制，并可通过SDIO 接口实现对扩展外设（如蓝牙、WiFi 等）的支持
• 其中2 个支持1/4bit 模式；另1 个支持1/4/8bit 模式，用于eMMC 启动
• 提供1 个以太网控制器（以下简称ETH），集成1 个10/100Mbits/sPHY； 提供1 个百兆Ethernet MAC（Media Access Control）和1 个千兆EthernetMAC
• 支持1 个10/100Mbits/s PHY 接口或者1 个RGMII /RMII 接口
• 支持工作在10Mbit/s 或100Mbit/s 或1000Mbit/s（千兆MAC）模式下，支持全双工或者半双工工作模式
• 内置10/100Mbits/s PHY，支持EEE 功能
• 支持可配置的目的MAC 地址过滤表，可以对网口的输入帧进行选择性过滤接收
• 支持对CPU 端口流量限制功能，保护CPU 不被大流量攻击
• 集成传输流接口TSI（Transport Stream Interface）控制器
• 支持MPEG-2 传输流（符合ISO 13818-1（GB 17975-1）系统层定义）解析和解复用
• 支持最多1 路外部标准串行TS 输入和1 路外部标准串行TS 输入/输出
• 支持3 路来自memory 的回放TS 流
• 最大支持96 个硬件PID 通道，最多同时处理5 路TS 流
• 集成H265/ VP9/H264/AVS + /MVC/VC-1/MPEG-2/MPEG-4/AVS/VP6/VP8/ JPEG/PNG 等多协议高清视频、图片解码器，提供强大的视频和图片编解码能力
• H.265/HEVC Main/Main10 profile @ Level5.1 High-tier；最大支持4Kx2K@60fps 解码
• H.264/AVC BP/MP/HP @ level 5.1；H264/AVC MVC，最大支持4Kx2K@30fps 解码
• VP9 最大支持 4Kx2K@60fps 解码, 10bit 解码
• VP6/8 最大支持 1080p@60fps 解码
• MPEG-1 最大支持 1080p@60fps 解码
• MPEG-2 SP@ML,MP@HL，最大支持 1080p@60fps 解码
• MPEG-i SP@L0-3,ASP@L0-5，支持GMC，支持短头格式，最大支持1080p@60fps 解码
• AVS 基准档次 @ 级别6.0, AVS-P16（ AVS+ ），最大支持 1080p@60fps 解码
• VC-1 SP@ML,MP@HL,AP@L0-3，最大支持 1080p@60fps 解码
• 支持全高清JPEG Baseline 解码，最大支持6400 万像素
• 支持MJPEG Baseline 解码，最大支持 1080@40fps 解码
• 支持PNG 解码，最大支持6400 万像素
• 支持 H.265 MP@level 5.1 和H.264 BP/MP/HP @ level 4.2 视频编码,最大支持1080p@30fps 编码或2 路 720p@30 fps 编码
• 支持JPEG Baseline 编码，最大支持 1080p@30fps 编码
• 视频编码提供VBR 和CBR 模式
• 集成专用的2D 图形处理加速引擎、专用的多层图形/视频叠加引擎（Hardware Composer Engine）、专用的显示处理引擎
• 支持多路图形和视频输入的硬件叠加功能
• 支持3 层OSD，支持3 个视频层
• 最大支持 4K*2K 分辨率图像输出
• 支持马赛克及多区域显示
• 支持Mirror 功能
• 支持16/32 位色深
• 支持图形及视频旋转
• 支持Letter Box 和PanScan
• 支持3D 视频处理及显示
• 支持视频、图形多阶垂直和水平缩放，支持无级缩放
• 支持低延时显示技术
• 支持全硬件增强型2D 图形加速引擎
• 支持全硬件抗锯齿、抗闪烁
• 支持系数可配置的色彩空间转换（包括BT2020）
• 支持图像增强、去噪等功能
• 支持De-interlace 处理功能
• 支持锐化处理
• 支持亮度、色度、对比度、饱和度调节
• 支持图形及视频DB/DR 处理
• 支持HDR
• 集成多种类型的音视频输入输出接口，提供丰富的音视频输入输出能力

• IPTV/OTT 机顶盒市场
