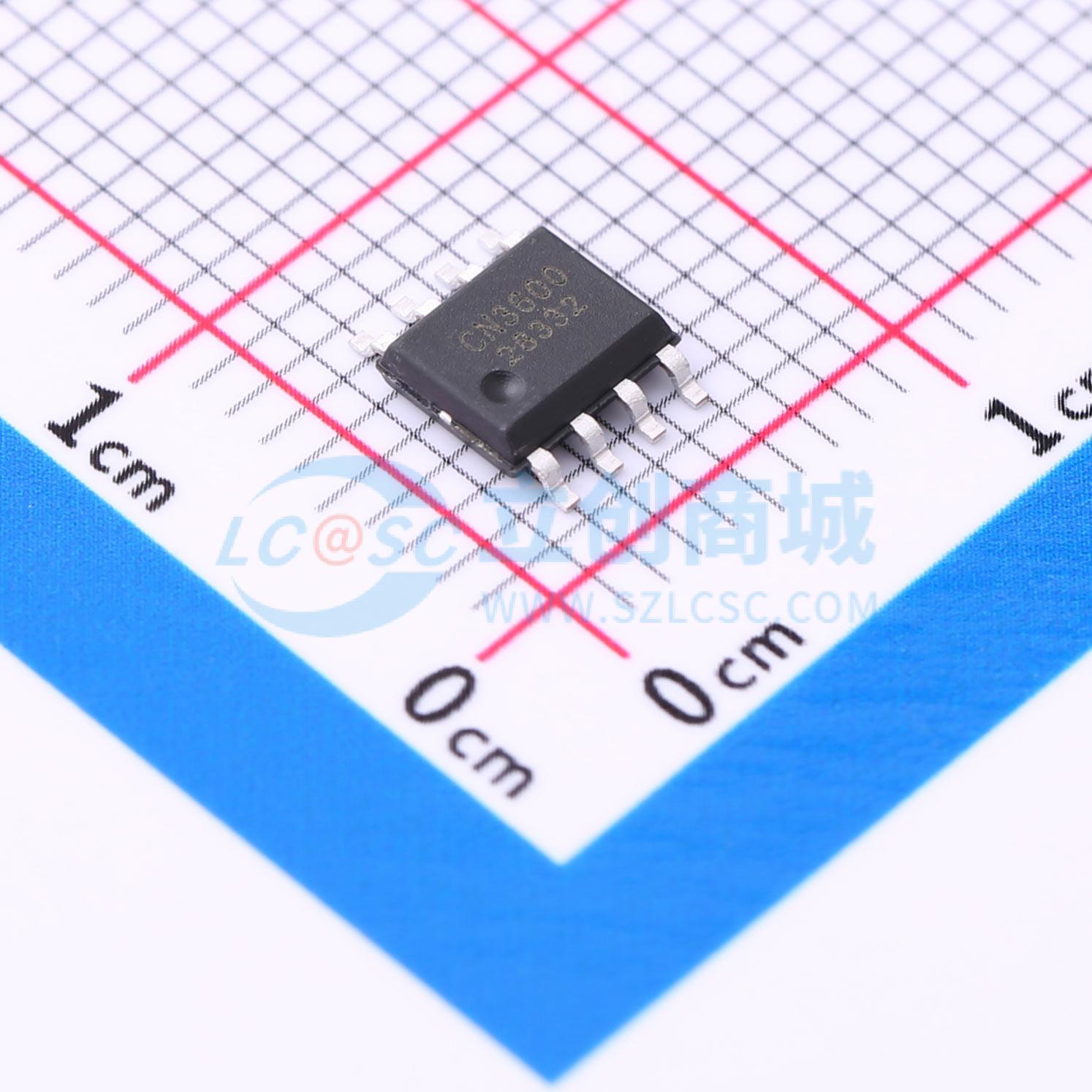

温馨提醒：图片仅供参考，商品以实物为准
CN3600
PFM降压模式单节镍氢电池充电管理集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CN3600是一款固定关断时间的PFM降压模式单节镍氢电池充电管理集成电路。CN3600输入电压范围是2.7V到6.5V。CN3600内部包括电压基准源，电感电流检测单元，电池电压反馈网络，电池过压保护，芯片过温保护，控制单元和功率MOSFET开关等电路单元，外围元器件少，应用简单，非常适合单节镍氢电池充电的应用。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN3600
- 商品编号
- C3034871
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 2.7V~6.5V | |
| 最大充电电流 | 1.19A | |
| 充电饱和电压 | 1.46V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 1.339V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 320uA |
商品概述
CN3600是一款固定关断时间的PFM降压模式单节镍氢电池充电管理集成电路。CN3600输入电压范围是2.7V到6.5V。CN3600内部包括电压基准源，电感电流检测单元，电池电压反馈网络，电池过压保护，芯片过温保护，控制单元和功率MOSFET开关等电路单元，外围元器件少，应用简单，非常适合单节镍氢电池充电的应用。 输入电源上电后，CN3600进入恒流充电模式，管脚输出低电平，表示充电正在进行中。在内部P沟道MOSFET导通期间，电感电流上升，上升到所设置的峰值电流时，P沟道MOSFET关断，另一个N沟道MOSFET导通，电感电流下降，电感中的能量传送到输出电容和电池中。P沟道MOSFET的关断时间固定为2微秒，关断时间结束后，N沟道MOSFET关断，P沟道MOSFET打开，如此反复。电池电压通过BAT管脚检测，当BAT管脚电压达到1.36V（典型值）时，CN3600进入维持充电模式。在维持充电模式，电感的峰值电流比恒流充电模式的峰值电流小。芯片内部的定时器在维持充电模式开始启动，当定时结束或者电池电压达到最高电压(典型值1.46V)，充电过程结束。在充电结束状态，芯片内部的P沟道MOSFET关断，没有电流流向电池，同时管脚输出低电平，指示充电结束。当BAT管脚电压下降到1.339V(典型值)时，CN3600再次进入恒流充电模式，开始新的充电周期。 CN3600的开关频率可以达到500KHz，可以使用小外形的电感和电容。 其他功能包括电感电流峰值可通过Isel管脚选择，电池过压保护，芯片过温保护等。
商品特性
- 输入电压范围：2.7V到6.5V
- 工作电流：320μA@VIN = 5V
- 可根据输入电源带载能力自动调整充电电流
- 可用太阳能板供电
- 开关频率高达500KHz
- 维持充电模式可以保证充满电池
- 可选择的电感电流峰值(ipeak)
- 电池电压达到1.46V或通过定时器结束充电
- 自动再充电功能
- 电池过压保护
- 芯片过温保护
- 两个漏极开路状态指示输出
- 工作环境温度范围：-40℃到85℃
- 采用eSOP - 8封装
- 产品无铅，满足rohs，不含卤素
应用领域
- 独立镍氢电池充电器
- 汽车模型
- 玩具
- 使用5号或7号电池的装置
