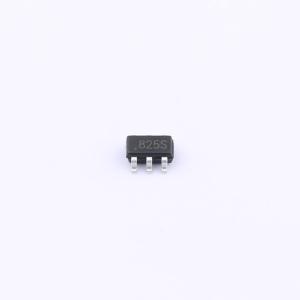

CN825S

具有看门狗和手动复位功能的低功耗复位集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN825 系列集成电路是监控电源电压的微处理器复位芯片，内部集成有电压检测单元、定时器、看门狗和手动复位单元。CN825 系列器件减小了系统的复杂度，提高了系统的可靠性。 CN825 系列在电源电压低于复位阈值时产生复位信号。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN825S
商品编号: C3034869

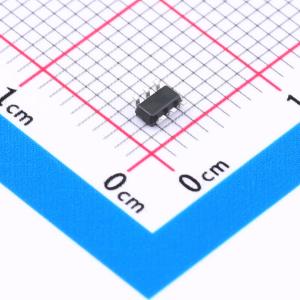

商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

CN825 系列集成电路是监控电源电压的微处理器复位芯片，内部集成有电压检测单元、定时器、看门狗和手动复位单元。CN825 系列器件减小了系统的复杂度，提高了系统的可靠性。 CN825 系列在电源电压低于复位阈值时产生复位信号。复位阈值在芯片内部固定，精度 1%。看门狗定时器的定时时间是 1.6 秒。CN825 系列芯片同时提供低有效复位输出和高有效复位输出。 CN825 系列复位芯片用来监测微处理器、控制器、DSP 和存储器等数字单元的电源。在被监测电源上电、掉电或者瞬态低电压时，CN825 系列芯片输出复位信号，防止指令执行错误。

商品特性

芯片内部固定的复位阈值
在 VCC 低至 1.1V 时保持有效复位输出
复位阈值范围：1.8V 到 5.0V
复位阈值精度：±1%
低工作电流：2.7μA@VCC 低于复位阈值
复位信号脉冲宽度：典型值 200ms
看门狗定时时间：典型值 1.6 秒
低有效和高有效两个复位输出
可过滤电源上瞬态低电压脉冲
采用 SOT - 23 - 6 封装
工作环境温度范围：-40°C 到 +85°C
产品无铅，满足 rohs，不含卤素

应用领域

DSP，计算机，微控制器
工业设备
智能仪器
电池供电的装置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	工作电压	1.1V~6.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	2.93V
	受监控电压数	1

	属性	参数值
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃
	静态电流(Iq)	16uA
