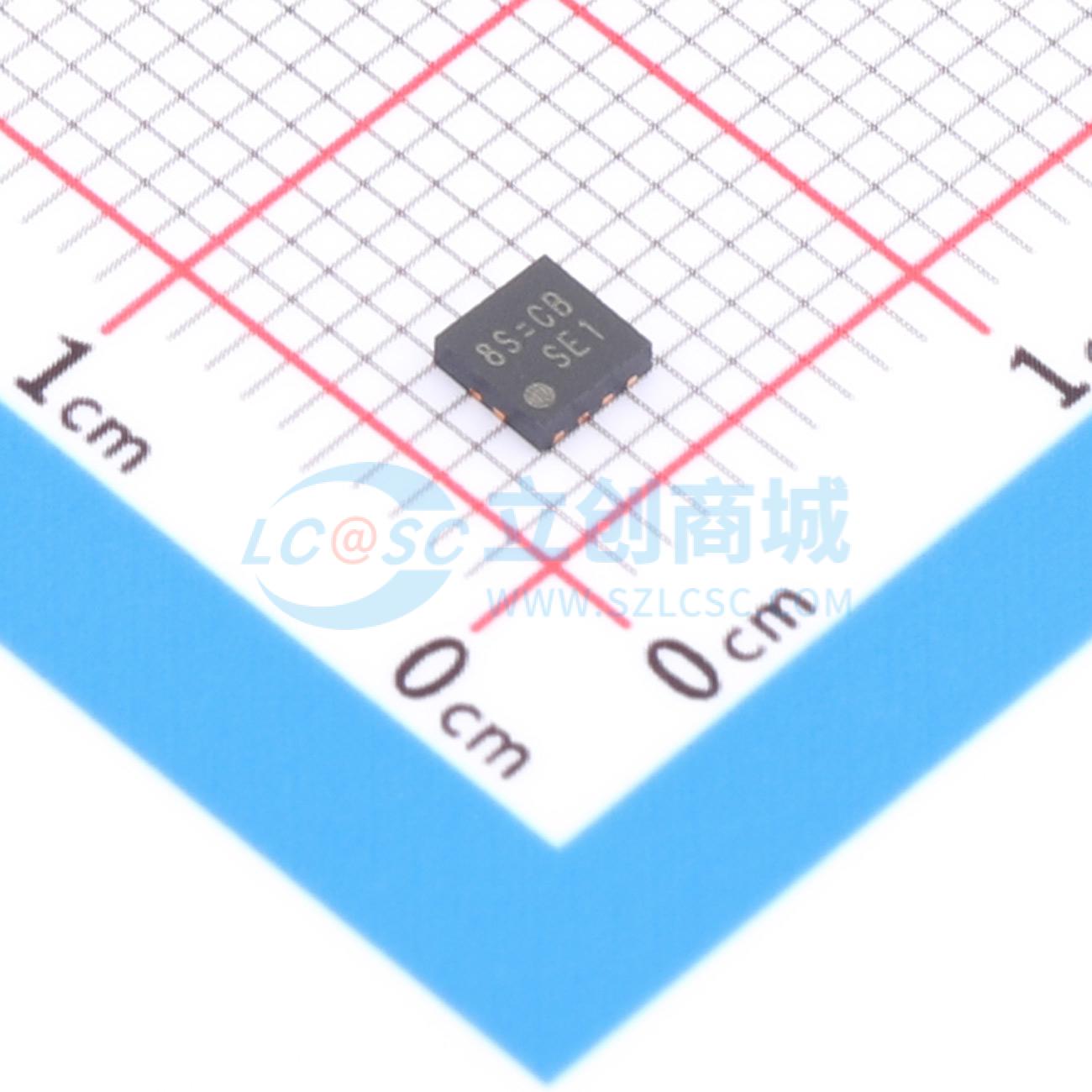

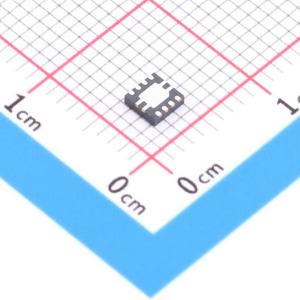

温馨提醒：图片仅供参考，商品以实物为准

RT2519WGQV

800mV~5.5V 1A 6V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能正低压差（LDO）稳压器，适用于要求非常低的压差和高达1A的超高电源纹波抑制比（PSRR）的应用。输入电压范围为2.2V至6V，输出电压可编程低至0.8V。P-MOSFET开关仅需4.7μF陶瓷输出电容即可提供出色的瞬态响应。外部使能控制可有效降低关断时的功耗，通过NR引脚上的旁路电容可进一步提高输出抗噪性。此外，在负载、线路和温度变化时，输出调节精度为±3%。该器件采用VDFN-8Al 3x3封装，工作温度范围为 -40°C至125°C。
品牌名称: RICHTEK(立锜)
商品型号: RT2519WGQV
商品编号: C3034121
商品封装: VDFN-8AL(3x3)
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

RT2519W是一款高性能正低压差（LDO）稳压器，专为需要极低压差和高达1A时超高电源纹波抑制比（PSRR）的应用而设计。输入电压范围为2.2V至6V，输出电压可编程至低至0.8V。P沟道MOSFET开关仅需一个4.7μF陶瓷输出电容即可提供出色的瞬态响应。外部使能控制可在关断时有效降低功耗，通过NR引脚的旁路电容可进一步提高输出抗噪能力。此外，RT2519W在电源、负载和温度变化时具有精确的3%输出稳压特性。该器件采用VDFN - 8AL 3x3封装，工作温度范围为 - 40°C至125°C。

商品特性

极低压差：1A时典型值为170mV
超高PSRR：1kHz时为63dB，1MHz时为38dB
输入电压范围：2.2V至6V
可调输出电压：0.8V至5.5V
工作结温范围： - 40°C至±125°C
出色的抗噪能力
对负载和电源瞬变响应迅速
使用4.7μF输出陶瓷电容时稳定
在负载、电源、工艺和温度变化时输出电压精度达3%
使能控制
过流保护
过温保护

应用领域

电信/网络卡
主板/外设卡
工业应用
无线基础设施
机顶盒
医疗设备
笔记本电脑
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	63dB@(1kHz)

	属性	参数值
	压差	370mV@(1A)
	静态电流(Iq)	350uA
	噪声	15.1uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
