温馨提醒：图片仅供参考，商品以实物为准

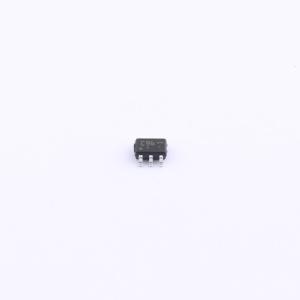

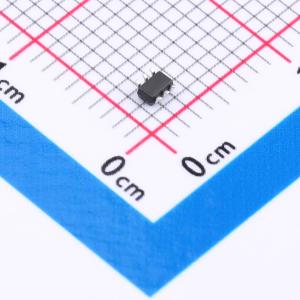

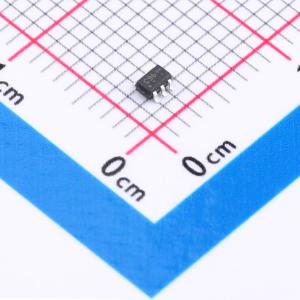

LRC099-04BT1G
ESD 5V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LRC099-04BT1G是一款四通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统地相连。正ESD电流通过ESD二极管和齐纳二极管导向地，正ESD电压被钳位到齐纳电压。LRC099-04BT1G非常适合保护高速数据线。提供三种封装类型，便于PCB布局。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LRC099-04BT1G
- 商品编号
- C383269
- 商品封装
- SC-88
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF；0.9pF |
商品概述
LRC099-04BT1G是一款四通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。 在典型应用中，负轨引脚（指定为GND）与系统地相连。正ESD电流通过ESD二极管和齐纳二极管导向地，正ESD电压被钳位到齐纳电压。 LRC099-04BT1G非常适合保护高速数据线。 提供三种封装类型，便于PCB布局。
商品特性
- 四通道ESD保护；
- 提供符合IEC61000-4-2 4级标准的ESD保护；
- ±15kV空气放电；
- ±8kV接触放电；
- 通道I/O到地电容：0.9pF（最大值）；
- 通道I/O到I/O电容：0.45pF（最大值）；
- 低钳位电压；
- 低工作电压；
- 改进的齐纳结构；
- 优化的封装，便于高速数据线PCB布局；
- 符合RoHS标准。
应用领域
- HDMI / DVI端口；
- Display Port接口；
- 10M / 100M / 1G以太网；
- USB 2.0接口；
- VGA接口；
- 机顶盒；
- 平板显示器 / 电视；
- 个人电脑 / 笔记本电脑
