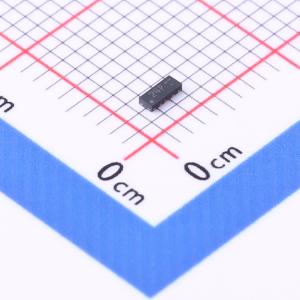

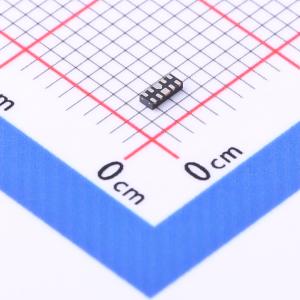

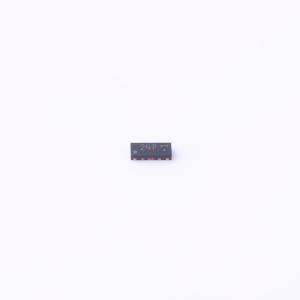

温馨提醒：图片仅供参考，商品以实物为准

LRC099-04DT1G

ESD 5V截止峰值浪涌电流：5A

描述: LRC099-04DT1G 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为 GND）与系统地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向地，正 ESD 电压被钳位到齐纳电压。LRC099-04DT1G 非常适合保护高速数据线。
品牌名称: LRC(乐山无线电)
商品型号: LRC099-04DT1G
商品编号: C383271
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LRC099-04DT1G 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为 GND）与系统地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向地，正 ESD 电压被钳位到齐纳电压。LRC099-04DT1G 非常适合保护高速数据线。

商品特性

4 通道 ESD 保护
提供符合 IEC61000-4-2 4 级标准的 ESD 保护
- ±15 kV 空气放电
- ±8 kV 接触放电
通道 I/O 到地电容：0.9 pF（最大值）
通道 I/O 到 I/O 电容：0.45 pF（最大值）
低钳位电压
低工作电压
改进的齐纳结构
优化的封装，便于高速数据线 PCB 布局
符合 RoHS 标准

应用领域

HDMI / DVI 端口
Display Port 接口
10M / 100M / 1G 以太网
USB 2.0 接口
VGA 接口
机顶盒
平板显示器 / 电视
个人电脑 / 笔记本电脑

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	5A
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.9pF
