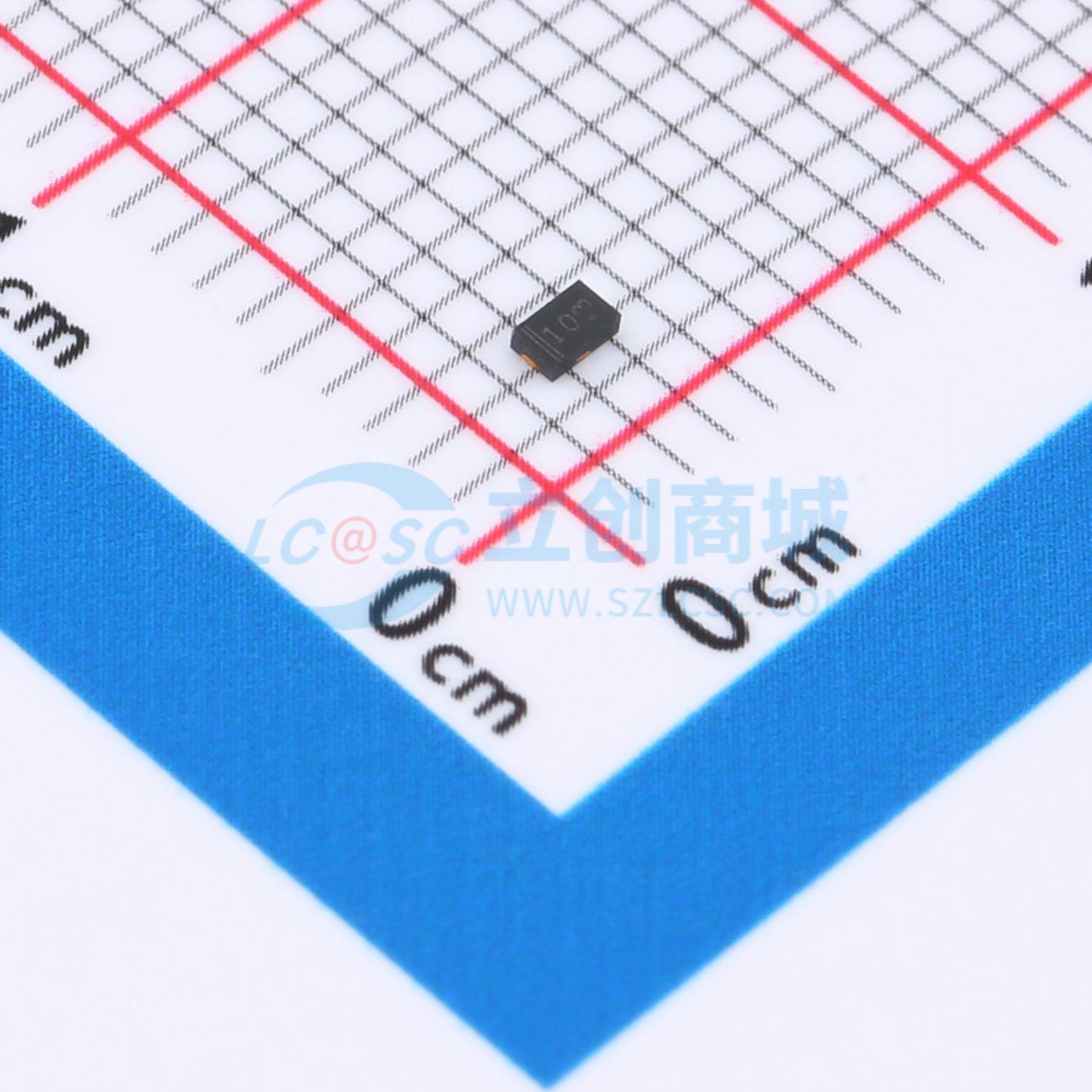

温馨提醒：图片仅供参考，商品以实物为准

LTVS16H10T5G

单向ESD 10V截止峰值浪涌电流：90A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS16H是一款单向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。TVS16H符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型1.6x1.0x0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使TVS16H成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
品牌名称: LRC(乐山无线电)
商品型号: LTVS16H10T5G
商品编号: C383278
商品封装: DFN1610-2
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TVS16H是一款单向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。TVS16H符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型1.6x1.0x0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使TVS16H成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。

商品特性

超小型封装：1.6x1.0x0.5mm
保护一条数据或电源线
低钳位电压
双引脚无引线封装
符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试空气放电：±30kV 接触放电：±30kV
- IEC61000-4-4（EFT）90A（5/50ns）
- IEC61000-4-5（雷击）90A（8/20μs）
符合RoHS标准

应用领域

手机电池保护
电源线保护
移动设备的Vbat引脚保护
手持便携式应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(8000个/圆盘，最小起订量 10 个)

个

起订量：10 个8000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	10V
	钳位电压	22V
	峰值脉冲电流(Ipp)	90A
	击穿电压	15.5V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	500pF
