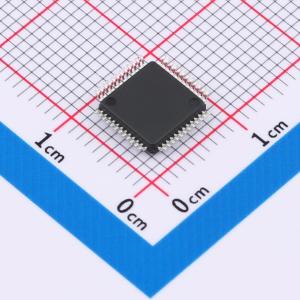

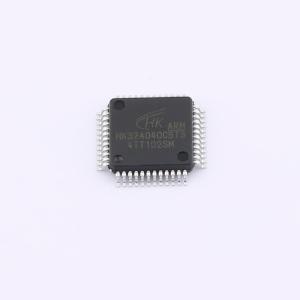

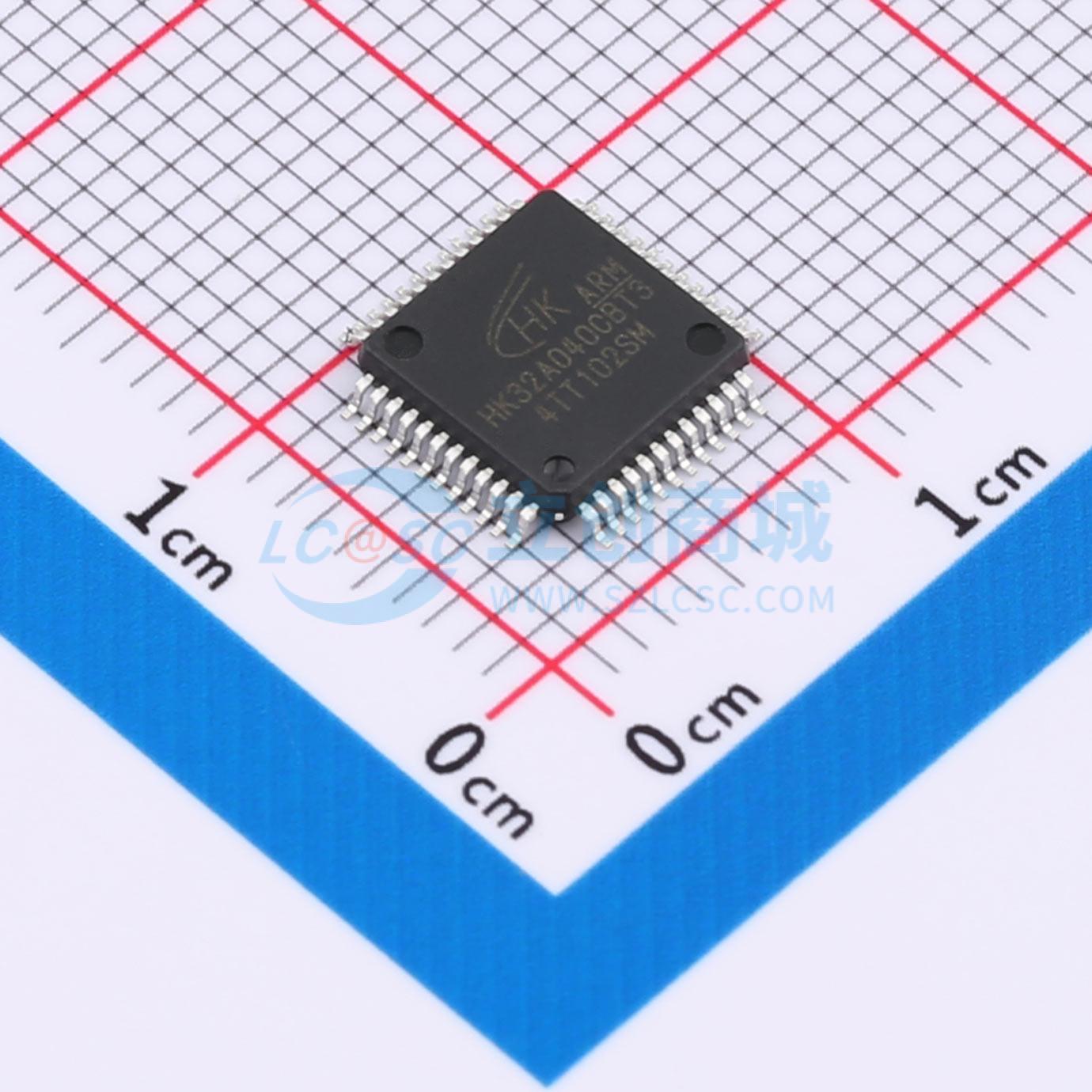

HK32A040CBT3

HK32A040 使用 ARM Cortex - M0 内核，最高工作频率 96 MHz，内置最高 124 Kbyte Flash、10 Kbyte SRAM。通过配置 Flash 控制器寄存器，可实现中断向量在主 Flash 区内的重映射。 HK32A040 支持传统的 Flash Level 0/1/2 读写保护和 Flash 代码加密（航顺自研专利）。 为满足各种安全应用，HK32A040 提供了 CRC、AES、HASH、TRNG 硬件运算单元，以验证数据传输或数据存储的正确性和完整性，以及实现 Flash 数据的加解密。 HK32A040 内置了多种通信接口： 3 路串口（最高 12 Mbit/s）：包括 2 路 USART 和 1 路 LPUART。USART 支持同步及异步全双工或半双工通信、多主机通信、LIN 协议、SmartCard 协议、IrDASIR 编解码；可通过软件互换 RX 和 TX 引脚位置；在 MCU 停机（Stop）模式下，支持数据接收唤醒。 最多 2 路高速（最高 18 Mbit/s）SPI/I2S。SPI/I2S 支持 4 - 16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动 CRC 校验和 I2S 协议。 最多 2 路高速（最高 1 MHz）I2C。I2C 支持 1 MHz/400 kHz/100 kHz 传输模式、主/从机模式、多主机模式、7 位/10 位地址寻址和 SMBus 协议。在 MCU 停机模式下，支持数据接收唤醒。 HK32A040 内置了 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出）、5 个 16 位和 1 个 32 位通用 PWM 定时器和 1 个基本定时器。 HK32A040 内置了模拟电路：1 个 12 位 ADC（共 16 路模拟信号输入通道，支持差分对输入；采样率可达 1 MSPS）、1 个上电/下电复位（POR/PDR）电路、1 个内部参考电压（通过片内 ADC 采样得到）和 1 个 1/2 V_BAT 分压电路。 HK32A040 集成了硬件除法开方运算单元（DVSQ），能提高软件处理能力并且更快地响应外部事件。 HK32A040 还将电机算法硬件化，能够更为快速地处理电机驱动操作。 HK32A040 有 4 路可编程逻辑单元，用于用户可编程的异步和同步布尔逻辑运算。 HK32A040 除电源、地、NRST 以外的所有引脚均可作为 GPIO、外设 IO 或外部中断输入；在引脚数量受限应用场景中，提供尽可能多的引脚信号数量。 HK32A040 工作于 - 40℃ - +125℃ 的温度范围，供电电压 1.8 V - 3.6 V，可满足绝大部分应用环境的要求。 HK32A040 适用于汽车电子应用。

• CPU 内核：ARM Cortex - M0
• 最高时钟频率：96 MHz
• 24 位 System Tick 定时器
• 支持中断向量重映射（通过 Flash 控制器的寄存器配置）
• 单电源域（主电源 V_DD）：1.8 V - 3.6 V；备用电源（V_BAT）：1.8 V - 3.6 V
• 运行（Run）模式：6.1 mA@96 MHz；1.6 mA@8 MHz
• 睡眠（Sleep）模式：4.7 mA@96 MHz
• 停机（Stop）模式：LDO 全速：0.7 mA@3.3 V；LDO 低功耗：60 μA@3.3 V
• 待机（Standby）模式：1.6 μA@3.3 V
• 关机（Shutdown）模式：0.4 μA@3.3 V
• 124 Kbyte Flash，CPU 主频不高于 24 MHz 时，支持 0 等待总线周期访问 Flash。Flash 具有数据安全保护功能，可分别设置读保护和写保护。支持加密 Flash 存储的指令和数据，可防止 Flash 内容受到物理攻击。
• 10 Kbyte SRAM
• CRC 校验硬件单元
• 多种安全加密模块，包括 AES、HASH 和 TRNG
• 外部高速时钟（HSE）：支持 4 - 32 MHz，典型值为 8 MHz
• 外部低速时钟（LSE）：32.768 kHz
• 片内高速时钟（HSI）：8 MHz/14 MHz/56 MHz 可配置
• 片内低速时钟（LSI）：40 kHz
• PLL 时钟：最高 96 MHz
• 芯片管脚输入时钟（EXTCLK）
• 外部管脚复位
• 电源复位（POR/PDR）
• 软件复位
• 看门狗（IWDG 和 WWDG）复位
• 低功耗管理复位
• 选项字节装载器复位
• 可编程电压监测器（PVD）：8 级检测电压门限可调，上升沿和下降沿检测可配置
• 最多支持 55 个 GPIO 引脚，每个 GPIO 引脚都可配置为外部中断输入
• 2 路 USART：支持主同步 SPI 和调制解调器的硬件流控，具有 ISO7816 接口、LIN、IrDA 功能以及自动波特率检测和停机（Stop）模式下唤醒特性。
• 最多 2 路高速 SPI：支持 4 至 16 位可编程数据帧，带复用的 I2S 接口。
• 最多 2 路 I2C：支持超快速模式（1 MHz）、SMBus 和 PMBus。在 Stop 模式下，支持数据接收唤醒。
• 1 路 LPUART：支持在最小功耗下进行异步串行通讯、单线半双工通信、调制解调器的硬件流控（CTS/RTS）以及多处理器通信。
• 1 个 CAN：支持 CAN 协议（2.0A 和 2.0B 主动模式）
• 1 个 16 位高级定时器（4 路 PWM 输出，其中 3 路带死区互补输出和刹车功能）
• 5 个 16 位和 1 个 32 位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）
• 1 个 16 位基本定时器（TIM6）
• 1 个 12 位 SAR ADC（多达 16 路模拟信号输入通道）
• 最高转换器频率：1 MSPS
• 支持自动连续转换、扫描转换功能
• 具有 3 路模拟比较器
• SWD 调试接口
• ARM CoreSight 调试组件（ROM - Table、DWT 和 BPU）
• 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
• 定点数除法/开方运算单元

• 汽车电子应用
