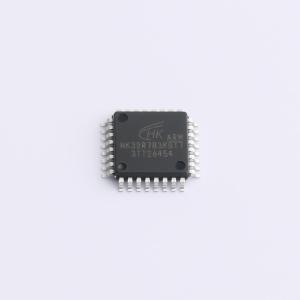

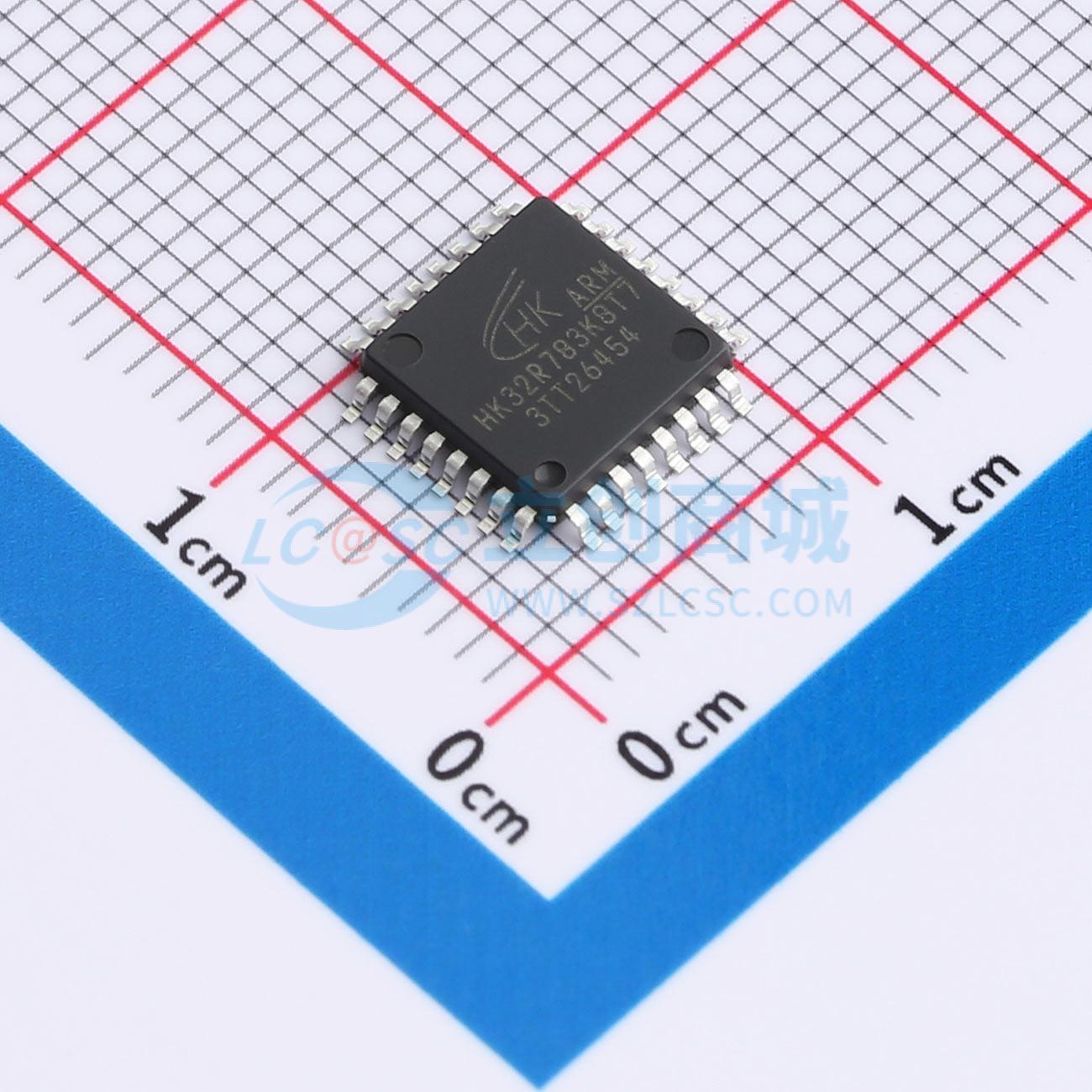

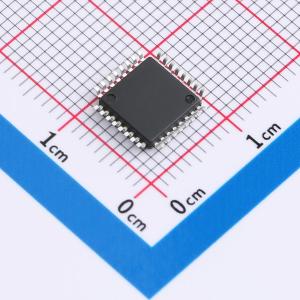

HK32R783K8T7

HK32R78x 使用 ARM Cortex - M0 内核，最高工作频率 64 MHz，内置最高 64 Kbyte Flash（包括 61Kbyte 主 Flash 区和可配置为主 Flash 区的 3Kbyte Bootloader 区）、10 Kbyte SRAM。通过配置 Flash 控制器寄存器，可实现中断向量在主 Flash 区内的重映射。 HK32R78x 支持传统的 Flash Level 0/1/2 读写保护。 为满足各种安全应用，HK32R78x 提供了 CRC，以验证数据传输或数据存储的正确性和完整性。 HK32R78x 内置了多种通信接口：

• 3 路串口（最高 8 Mbit/s）：3 路 UART，UART 支持标准的不归零码（NRZ）异步串行数据格式，并且能够进行全双工数据通信。UART 可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能；同时还可以通过使用直接存储器访问（DMA）实现高速通信。
• 2 路高速（最高 18 Mbit/s）SPI/I2S，SPI/I2S 支持 4 - 16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动 CRC 校验和 I2S 协议。
• 2 路高速（最高 1 Mbit/s）I2C，I2C 支持 1Mbit/s、400kbit/s、100kbit/s 传输速率、主/从机模式、多主机模式、7 位/10 位地址寻址和 SMBus 协议。在 MCU 停机模式下，支持数据接收唤醒。 HK32R78x 内置了 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出）、5 个 16 位和 1 个 32 位通用 PWM 定时器（多达 4 路 PWM 输出）和 1 个基本定时器。 HK32R78x 内置了模拟电路：1 个 12 位 ADC（最多 21 路模拟信号输入通道，支持差分对输入；采样率可达 1.14 MSPS）、1 个上电/下电复位（POR/PDR）电路、一个可编程电压监测器（PVD）、1 个内部参考电压（通过片内 ADC 采样得到）。 硬件除法开方运算单元，能提高软件处理能力并且更快地响应。 HK32R78x 除电源、地、NRST 以外的所有引脚均可作为 GPIO、外设 IO 或外部中断输入；在引脚数量受限应用场景中，提供尽可能多的引脚信号数量。 HK32R78x 工作于 -40°C 至 +105°C 的温度范围，供电电压 2.6V - 5.5V，可满足绝大部分应用环境的要求。

• CPU 内核：
  • ARM Cortex - M0
  • 最高时钟频率：64 MHz
  • 24 位 System Tick 定时器
  • 支持中断向量重映射（通过 Flash 控制器的寄存器配置）
• 典型工作电流：
  • 运行（Run）模式：1.46mA@8MHz；7.31mA@64MHz
  • 睡眠（Sleep）模式：1.05mA@8MHz；671μA@32kHz
  • 停机（Stop）模式：
    • LDO 全速：128μA@3.3V
    • LDO 低功耗：2.8μA@3.3V
• 存储器：
  • 64 Kbyte Flash（包括 61Kbyte 主 Flash 区，以及可配置为主 Flash 区的 3Kbyte Bootloader 区）
  • CPU 主频不高于 24 MHz 时，支持 0 等待总线周期访问 Flash。
  • Flash 具有数据安全保护功能，可分别设置读保护和写保护。
  • 10 Kbyte SRAM
• 时钟：
  • 外部高速时钟（HSE）：支持 4 - 32 MHz
  • 外部低速时钟（LSE）：32.768 kHz
  • 片内高速时钟（HSI）：8 MHz/16 MHz/64 MHz
  • 片内低速时钟（LSI）：40 kHz
  • PLL 时钟：64MHz（最大值）
  • GPIO 外部输入时钟：32 MHz（最大值）
• 复位：
  • 外部引脚复位
  • 选项字节装载器复位
  • 看门狗（IWDG 和 WWDG）计数器复位
  • 电源上/下电复位（POR/PDR）
  • 软件复位
  • 低功耗管理复位
• 可编程电压监测器（PVD）：
  • 8 级检测电压门限可调
  • 上升沿和下降沿检测可配置
• GPIO 端口：
  • 最多支持 38 个 GPIO 引脚
  • 每个 GPIO 引脚都可配置为外部中断输入
  • 提供最高 40 mA 驱动电流
• 数据通信接口：
  • 3 路 UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。
  • 2 路高速 SPI：支持 4 至 16 位可编程数据帧，带复用的 I2S 接口。
  • 2 路 I2C：支持超快速模式（1 Mbit/s）、SMBus 和 PMBus。在 Stop 模式下，支持数据接收唤醒。
• 定时器及 PWM 发生器：
  • 1 个 16 位高级定时器（TIM1 共 4 路 PWM 输出，其中 3 路带死区互补输出和刹车功能）
  • 5 个 16 位和 1 个 32 位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）
  • 1 个 16 位基本定时器（TIM6）
• DMA 控制器（带 5 个通道）：支持定时器、ADC、SPI、I2C、UART 等多种外设触发。
• 定点数除法/开方运算单元：
  • 支持 32 位定点数除法，可同时得到商和余数
  • 支持 32 位定点数高精度开方
• 片内模拟电路：
  • 1 个 12 位 SAR ADC（多达 21 路模拟信号输入通道）
  • 最高转换器频率：1.14 MSPS
  • 支持自动连续转换、扫描转换功能
  • 内部参考电压

• 可编程控制器、打印机、扫描仪
• 电机驱动和调速控制
• 物联网终端，如水表、电表和气表
• 无人机飞控、云台控制
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
• 电子收费（ETC）
