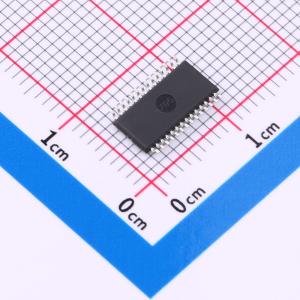

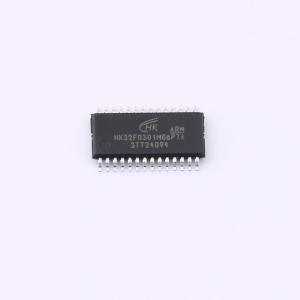

HK32F0301MG6P7A

HK32F030MxxxxA 和HK32F0301MxxxxA MCU 使用ARM Cortex - M0 内核，最高工作频率分别为32 和48 MHz，内置16/32 KByte Flash、432 Byte EEPROM 和4 KByte SRAM。通过配置Flash 控制器的寄存器，可实现中断向量在32 KByte 空间内的重映射。 HK32F030MxxxxA/HK32F0301MxxxxA 除电源、地以外的所有引脚都可以作为GPIO、外设IO 或外部中断输入；在引脚数量受限应用场景中，该MCU 提供了尽可能多的引脚信号数量。 HK32F030MxxxxA/HK32F0301MxxxxA MCU 内置了多种通信接口：

• 1 路高速（最高6 Mbit/s）USART，USART 支持同步及异步全双工或半双工通信、多主机通信、LIN 协议、SmartCard 协议、IrDA SIR 编解码；RX/TX 引脚位置可通过软件互换；在MCU 停机模式（Stop）下，支持数据接收唤醒。
• 3 路高速（最高6 Mbit/s）UART，1 路高速（最高18 Mbit/s）SPI/I2S，SPI/I2S 支持4~16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动CRC 校验和I2S 协议。
• 1 路高速（最高400 Kbit/s）I2C，I2C 支持400 Kbit/s 和100 Kbit/s 传输速率、主/从机模式、多主机模式、7/10 比特寻址、SMBus 协议。在MCU 停机模式（Stop）下，支持数据接收唤醒。 HK32F030MxxxxA/HK32F0301MxxxxA MCU 内置了1 个16 位高级PWM 定时器（共4 路PWM 输出，其中3 路带死区互补输出），1 个16 位通用PWM 定时器（共4 路PWM 输出）和1 个16 位基本定时器（定时输出CPU 中断）。 HK32F030MxxxxA/HK32F0301MxxxxA MCU 内置了模拟电路：1 个12 位1 MSPS ADC（有效精度10 位）、1 个上/下电复位电路（POR/PDR）和1 个内部参考电压（内部参考电压在片内被ADC 采样）。 HK32F030MxxxxA/HK32F0301MxxxxA MCU 支持丰富的功耗模式。在低功耗模式下，这两个系列的MCU 均可被内部的低功耗定时器自动唤醒。 HK32F030MxxxxA/HK32F0301MxxxxA MCU 工作于 - 40°C~+105°C 的温度范围，供电电压1.8 V~3.6 V，可满足绝大部分应用环境条件的要求。

• CPU 内核：ARM Cortex - M0，最高时钟频率：32MHz（HK32F030MxxxxA）/48MHz（HK32F0301MxxxxA）
• 24 位System Tick 定时器，支持中断向量重映射（通过Flash 控制器的寄存器配置）
• 工作电压范围：1.8 V~3.6 V，工作温度范围： - 40°C~+105°C
• HK32F0301MxxxxA运行（Run）工作模式：5.1 mA@48 MHz@3.3V，睡眠（Sleep）模式：2.1 mA@48 MHz@3.3V，停机（Stop）模式：565 μA@3.3V，低功耗停机（Low - power Stop）模式：298 μA@3.3V，待机（Standby）模式：0.03 μA@3.3V
• 最高32 KByte Flash（256 页，每页128 Byte；32 位数据读，16 位数据写）
• Flash 具有数据安全保护功能，可分别设置读保护和写保护
• 432 Byte EEPROM（Byte 编程时间20 μs）
• 4 KByte SRAM
• CRC 校验硬件单元时钟：
  • 片内高速时钟（HSI）：32MHz（HK32F030MxxxxA）/48MHz（HK32F0301MxxxxA）
  • 片内慢速时钟（LSI）：128 kHz
  • GPIO 外部输入时钟：32MHz（最大值）
• 复位：NRST 引脚上的低电平（外部复位），窗口看门狗事件（WWDG 复位），独立看门狗事件（IWDG 复位），电源复位，软件复位（SW 复位），低功耗管理复位
• IOMUX 引脚功能多重映射控制器，小型封装（如SOP8/TSSOP16）产品，可通过IOMUX 可以实现单根引脚对应多个GPIO 或外设IO 的映射控制。
• 数据通信接口：
  • 1 路高速（最高6 Mbit/s）USART：MCU 在Stop 模式下，支持数据接收唤醒
  • 3 路高速（最高6 Mbit/s）UART
  • 1 路高速（最高400 Kbit/s）I2C：MCU 在Stop 模式下，支持数据接收唤醒

• 可编程控制器
• 打印机
• 扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
