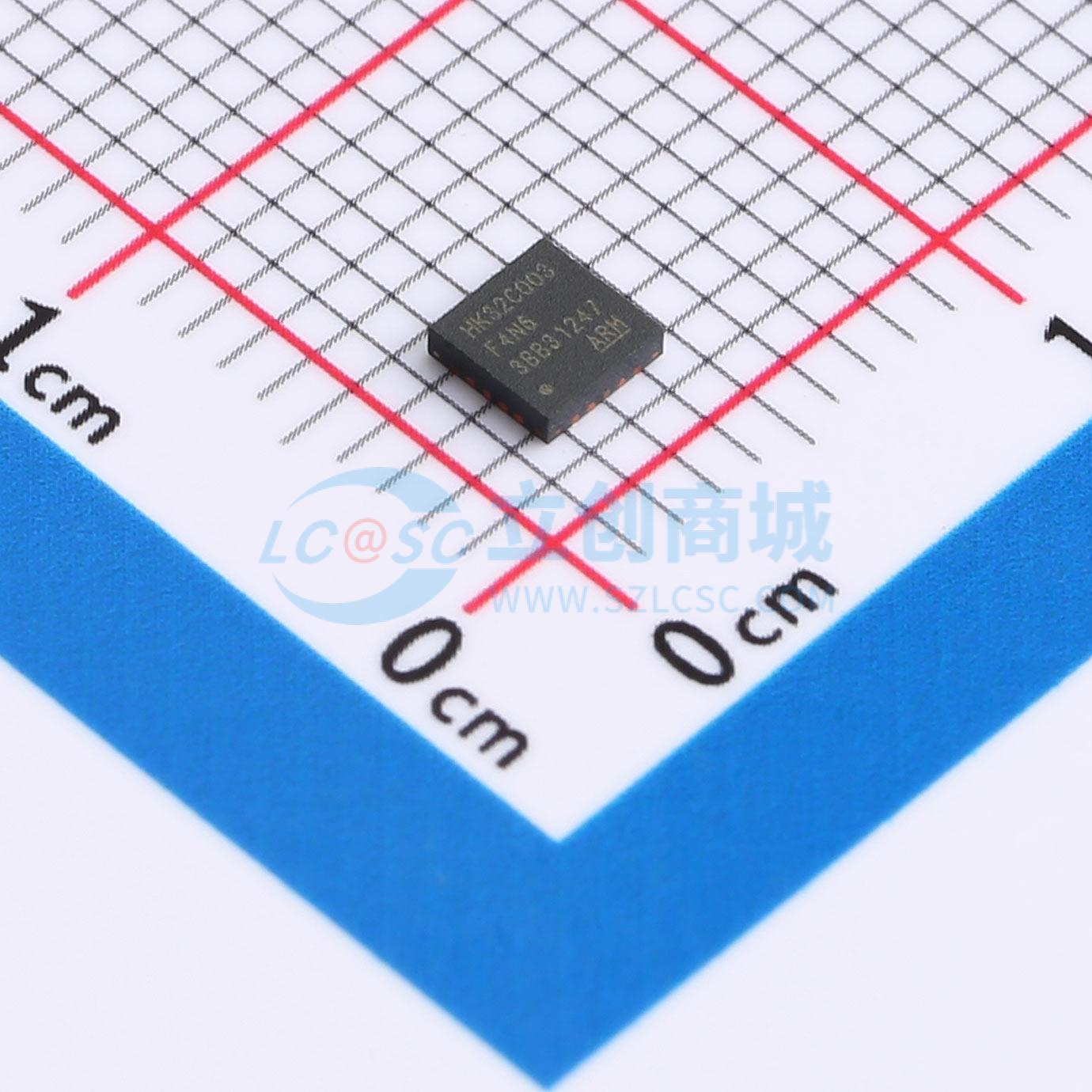

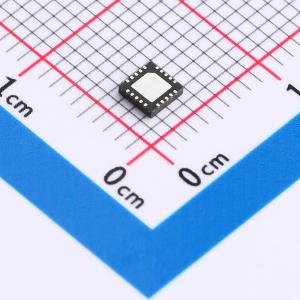

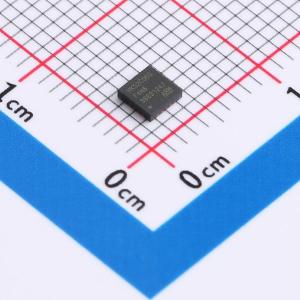

HK32C003F4N6

HK32C003 MCU 使用 ARM Cortex - M0 内核，最高工作频率 48 MHz，内置 16 Kbyte Flash、448 byte EEPROM 和 4 Kbyte SRAM。通过配置 Flash 控制器寄存器，可实现中断向量在 16 Kbyte 空间内的重映射。 HK32C003 MCU 除电源、地以外的所有引脚都可以作为 GPIO、外设 IO 或外部中断输入；在引脚数量受限应用场景中，该 MCU 提供了尽可能多的引脚信号数量。 HK32C003 MCU 内置了多种通信接口：

• 1 路高速（最高 6 Mbit/s）USART，USART 支持同步及异步全双工或半双工通信、多主机通信、LIN 协议、SmartCard 协议、IrDASIR 编解码；可通过软件互换 RX 和 TX 引脚位置；RX/TX 极性软件可配置。在 MCU 停机模式（Stop）下，USART 支持数据接收唤醒。
• 1 路高速（最高 18 Mbit/s）SPI/I2S，SPI/I2S 支持 4 - 16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动 CRC 校验和 I2S 协议。
• 1 路高速（最高 1 Mbit/s）I2C，I2C 支持 1 M bit/s、400 kbit/s、100 kbit/s 传输速率、主/从机模式、多主机模式、7/10 位寻址和 SMBus 协议。在 MCU 停机模式（Stop）下，支持数据接收唤醒。 HK32C003 MCU 内置了 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出），1 个 16 位通用 PWM 定时器（共 4 路 PWM 输出）和 1 个 16 位基本定时器（定时输出 CPU 中断）。 HK32C003 MCU 内置了模拟电路：1 个 12 位 1 MSPS ADC、1 个上/下电复位（POR/PDR）电路和 1 个内部参考电压（通过片内 ADC 采样得到）。 HK32C003 MCU 支持丰富的功耗模式。在低功耗模式下，该 MCU 的典型漏电电流小于 50 nA，可被内部的低功耗定时器自动唤醒。 HK32C003 MCU 工作于 -40℃ ~ +85℃ 的温度范围，供电电压 1.8 V ~ 3.6 V，可满足绝大部分应用环境的要求。

• CPU 内核 ARM Cortex - M0，最高时钟频率：48 MHz
• 24 位 System Tick 定时器
• 支持中断向量重映射（通过 Flash 控制器的寄存器配置）
• 工作电压范围：1.8 V ~ 3.6 V
• 工作温度范围： -40℃ ~ +85℃
• 运行（Run）工作模式：3.02 mA@48 MHz@3.3V（Δ[63 μA/MHz]）
• 睡眠（Sleep）模式：1.486 mA@48 MHz@3.3V（31 μA/MHz），唤醒时间 21 ns
• 深睡眠（Deep Sleep）模式：0.646 mA@114 kHz@3.3V，唤醒时间 7.8 μs
• 停机（Stop）模式：30.12 μA@3.3V，唤醒时间 10 μs（可用外部引脚或内部定时器唤醒）
• 待机（Standby）模式：20 nA@3.3V，唤醒时间 457 μs（可用外部引脚或内部定时器唤醒）
• SWD 调试接口
• ARM CoreSightTM 调试组件（ROM - Table，DWT，BPU）
• 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
• 16 Kbyte Flash（128 页，每页 128 byte；32 位数据读，16 位数据写）
• Flash 具有数据安全保护功能，可分别设置读保护和写保护
• 448 byte EEPROM
• 4 Kbyte SRAM
• 数据安全 CRC 校验硬件单元
• 外部 GPIO 输入时钟：支持最高 48 MHz
• 片内高速 HSI 时钟：48 MHz
• 片内慢速 LSI 时钟：114 kHz
• 外部管脚复位
• 电源上/下电复位（POR/PDR）
• 软件复位
• 看门狗（IWDG 和 WWDG）定时器复位
• 低功耗管理复位
• 最多支持 18 个 GPIO 端口（TSSOP20、QFN20 封装产品）
• 每个 GPIO 都可作为外部中断输入
• 内置可开关的上、下拉电阻
• 支持开漏（Open - Drain）输出
• 输出驱动能力高、低两档可选
• IOMUX 引脚功能多重映射控制器，小型封装（如 SOP8）产品，可通过 IOMUX 可以实现单根引脚对应多个 GPIO 或外设 IO 的映射控制
• 1 路高速（最高 6 Mbit/s）USART（在 Stop 模式下，支持数据接收唤醒）
• 1 路高速（最高 18 Mbit/s）SPI（支持 I2S 协议）
• 1 路高速（最高 1 Mbit/s）I2C（在 Stop 模式下，支持数据接收唤醒）
• 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出）
• 1 个 16 位通用 PWM 定时器（共 4 路 PWM 输出）
• 1 个 16 位基本定时器（支持 CPU 中断）
• 2 个自动唤醒定时器：AWU 定时器可在 MCU 停机（Stop）模式下工作。STBAWU 定时器可在 MCU 待机（Standby）模式下工作
• 1 个蜂鸣器，可输出 1、2、4 或 8 kHz 频率脉冲
• 在停机（Stop）模式下，蜂鸣器可继续工作并可定时触发 ADC 采样
• 1 个 12 位 1 MSPS ADC（共 6 路内外部模拟信号输入通道，支持差分对输入）
• 1 个上/下电复位电路
• 1 个 0.8V 内部参考电压（内部参考电压在片内被 ADC 采样）
• 每颗 HK32C003 芯片提供一个唯一的 64 位 ID 标识
• 通过 HBM6000V/CDM500V/LU700mA 等级测试

• 可编程控制器
• 打印机
• 扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
