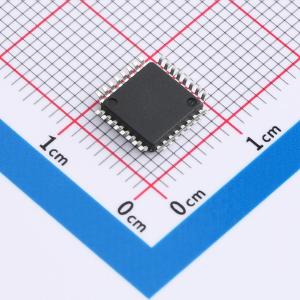

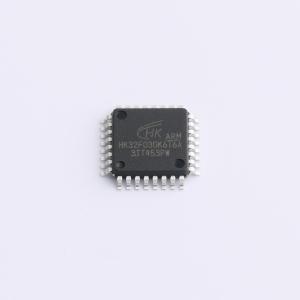

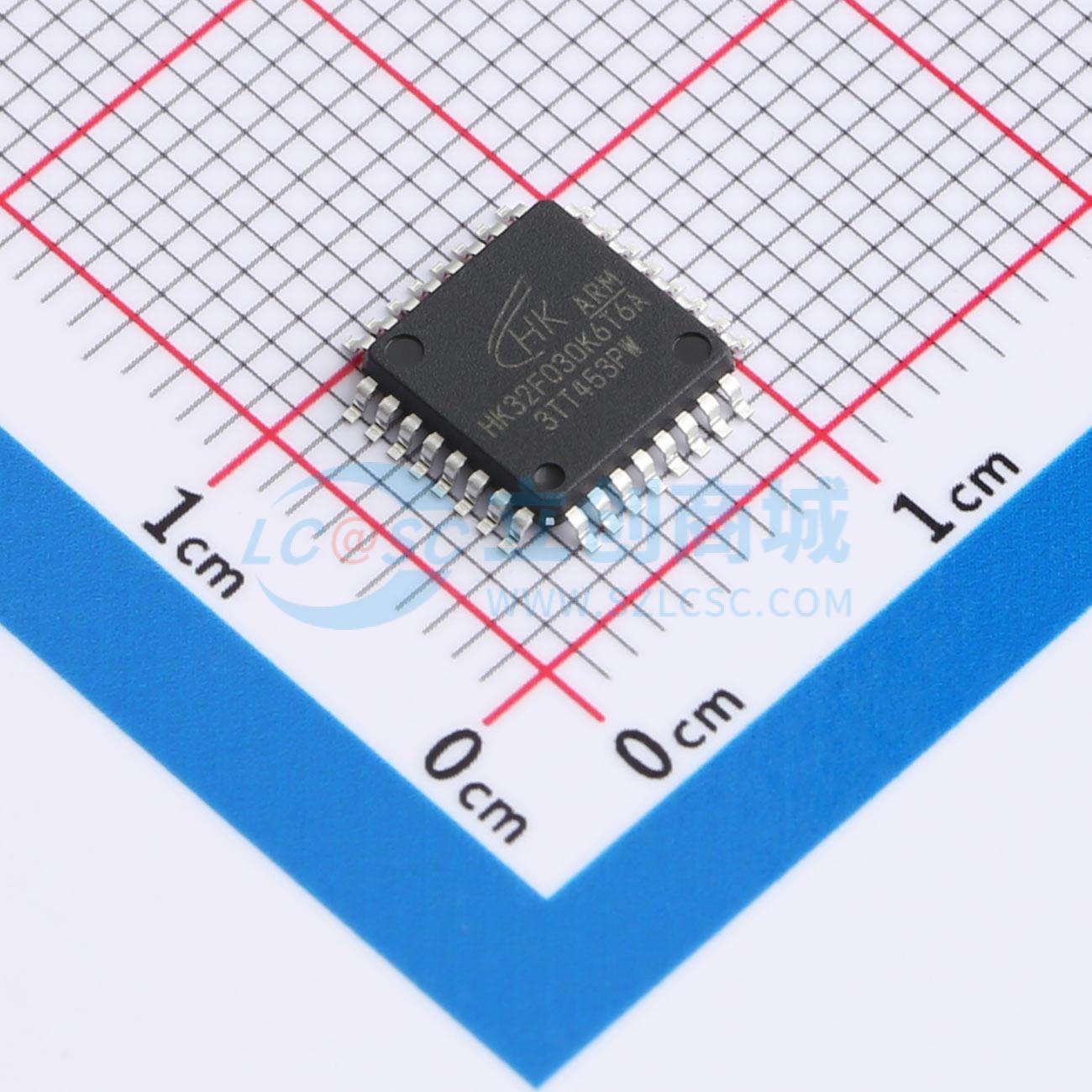

温馨提醒：图片仅供参考，商品以实物为准
HK32F030K6T6A
单片机(MCU/MPU/SOC)
- 描述
- ARM® Cortex®-M0 工作频率 96 MHz GPIO:25 工作电压1.8 V - 3.6 V 工作温度 -40°C - +105°C Flash (Kbyte) :32 SRAM (Kbyte) 10
- 品牌名称
- HK(航顺)
- 商品型号
- HK32F030K6T6A
- 商品编号
- C33576214
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.56克(g)
商品参数
参数完善中
商品概述
HK32F030xxxxA 使用 ARM Cortex - M0 内核，最高工作频率 96 MHz，内置最高 64 Kbyte Flash、10 Kbyte SRAM。通过配置 Flash 控制器寄存器，可实现中断向量在主 Flash 区的重映射。 HK32F030xxxxA 支持传统的 Flash Level 0/1/2 读写保护和 Flash 代码加密。 为满足各种安全应用，HK32F030xxxxA 提供了 CRC 硬件运算单元，以验证数据传输或数据存储的正确性和完整性。 HK32F030xxxxA 内置了多种通信接口： 3 路串口（最高 12 Mbit/s）：包括 2 路 USART 和 1 路 LPUART。USART 支持同步及异步全双工或半双工通信、多主机通信、LIN 协议、SmartCard 协议、IrDASIR 编解码；可通过软件互换 RX 和 TX 引脚位置；在 MCU 停机（Stop）模式下，支持数据接收唤醒。 最多 2 路高速（最高 18 Mbit/s）SPI/I2S。SPI/I2S 支持 4 - 16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动 CRC 校验和 I2S 协议。最多 2 路高速（最高 1 MHz）I2C。I2C 支持 1 MHz/400 kHz/100 kHz 传输模式、主/从机模式、多主机模式、7 位/10 位地址寻址和 SMBus 协议。在 MCU 停机模式下，支持数据接收唤醒。 HK32F030xxxxA 内置了 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出）、5 个 16 位和 1 个 32 位通用 PWM 定时器、1 个基本定时器和 1 个 16 位低功耗定时器。 HK32F030xxxxA 内置了模拟电路：1 个 12 位 ADC（共 16 路模拟信号输入通道，支持差分对输入；采样率可达 1 MSPS）、1 个上电/下电复位（POR/PDR）电路和 1 个内部参考电压（通过片内 ADC 采样得到）。 HK32F030xxxxA 集成了硬件除法开方运算单元（DVSQ），能提高软件处理能力并且更快地响应外部事件。 HK32F030xxxxA 除电源、地、NRST 及 BOOT 以外的所有引脚均可作为 GPIO、外设 IO 或外部中断输入；在引脚数量受限应用场景中，提供尽可能多的引脚信号数量。 HK32F030xxxxA 工作于 -40℃ ~ +105℃ 的温度范围，供电电压 1.8 V ~ 3.6 V，可满足绝大部分应用环境的要求。
商品特性
- CPU 内核：
- ARM Cortex - M0
- 最高时钟频率：96 MHz
- 24 位 System Tick 定时器
- 支持中断向量重映射（通过 Flash 控制器的寄存器配置）
- 工作电压范围：单电源域（主电源 VDD）：1.8 V - 3.6 V
- 典型工作电流：
- 运行（Run）模式：6.1mA@96MHz；1.6mA@8MHz
- 睡眠（Sleep）模式：4.7mA@96MHz
- 停机（Stop）模式：
- LDO 全速：0.7mA@3.3V
- LDO 低功耗：60μA@3.3V
- 待机（Standby）模式：1.6μA@3.3V
- 关机（Shutdown）模式：0.4μA@3.3V
- 存储器：
- 最高 64 Kbyte Flash
- CPU 主频不高于 24 MHz 时，支持 0 等待总线周期访问 Flash。
- Flash 具有数据安全保护功能，可分别设置读保护和写保护。
- 支持加密 Flash 存储的指令和数据，可防止 Flash 内容受到物理攻击。
- 10 Kbyte SRAM
- 数据安全：CRC 校验硬件单元
- 时钟：
- 外部高速时钟（HSE）：支持 4 - 32 MHz，典型值为 8 MHz
- 外部低速时钟（LSE）：32.768 kHz
- 片内高速时钟（HSI）：8 MHz/14 MHz/56 MHz 可配置
- 片内低速时钟（LSI）：40 kHz
- PLL 时钟：最高输出频率 96MHz
- 芯片管脚输入时钟
- 复位：
- 外部管脚复位
- 电源复位（POR/PDR）
- 软件复位
- 看门狗（IWDG 和 WWDG）复位
- 低功耗管理复位
- 选项字节装载器复位
- 可编程电压监测器（PVD）：
- 8 级检测电压门限可调
- 上升沿和下降沿检测可配置
- GPIO 端口：
- 最多支持 55 个 GPIO 引脚
- 每个 GPIO 引脚都可配置为外部中断输入
- 数据通信接口：
- 2 路 USART：支持主同步 SPI 和调制解调器的硬件流控，具有 ISO7816 接口、LIN、IrDA 功能以及自动波特率检测和停机（Stop）模式下唤醒特性。
- 最多 2 路高速 SPI：支持 4 至 16 位可编程数据帧，带复用的 I2S 接口。
- 最多 2 路 I2C：支持超快速模式（1 MHz）、SMBus 和 PMBus。在 Stop 模式下，支持数据接收唤醒。
- 1 路 LPUART：支持在最小功耗下进行异步串行通讯、单线半双工通信、调制解调器的硬件流控（CTS/RTS）以及多处理器通信。
- 定时器及 PWM 发生器：
- 1 个 16 位高级定时器（4 路 PWM 输出，其中 3 路带死区互补输出和刹车功能）
- 5 个 16 位和 1 个 32 位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）
- 1 个 16 位基本定时器（TIM6）
- 片内模拟电路：
- 1 个 12 位 SAR ADC（多达 16 路模拟信号输入通道）
- 最高转换器频率：1 MSPS
- 支持自动连续转换、扫描转换功能
- DMA 控制器（带 7 个通道）：支持定时器、ADC、SPI、I2C、USART 等多种外设触发。
- SWD 调试接口
- ARM CoreSight 调试组件（ROM - Table、DWT 和 BPU）
- 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
- 定点数除法/开方运算单元：
- 支持 32 位定点数除法，可同时得到商和余数
- 支持 32 位定点数高精度开方
- 带闹钟功能可从停机或待机状态周期唤醒
- 可靠性：通过 HBM6000V/CDM2000V/MM200V/LU200mA 等级测试。
应用领域
- 可编程控制器
- 打印机
- 扫描仪
- 电机驱动和调速控制
- 物联网终端，如水表、电表和气表
- 无人机飞控、云台控制
- 玩具产品
- 家用电器
- 智能机器人
- 智能手表、运动手环
- 电子收费（Electronic Toll Collection，ETC）
