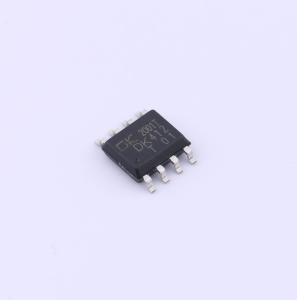

温馨提醒：图片仅供参考，商品以实物为准
DK412
停产 电池充电器和适配器的恒压恒流控制器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK412
- 商品编号
- C3013888
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
参数完善中
商品概述
DK412是一款适用于需要双控制环路实现恒压和恒流的开关电源的高集成解决方案。芯片内部集成一个1.2V电压基准，一个100mV低电压基准，一个20mV超低电压基准和三个运放。1.2V电压基准结合一个运放使DK412产生一个理想电压值用于电源适配器和电池充电器。100mV低电压基准结合另一个运放使DK412产生一个理想的极限电流为输出限流恒流检测。一个20mV更低电压基准结合一个运放产生一个理想的转灯电路。当电流正常充电时红灯亮，绿灯灭。当充电电流降低到极限电流的20%时，绿灯亮，红灯灭。在检测电池充满电后，为了防止红绿灯回跳，转灯比较器做了25%的迟滞。
商品特性
- 恒压恒流控制
- 精确内部电压基准外围器件少，整机成本低
- 易于补偿
应用领域
- 电源适配器
- 电源充电器
