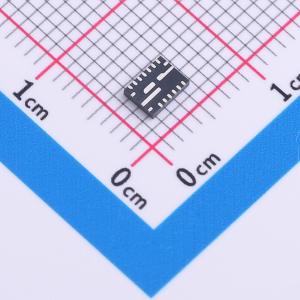

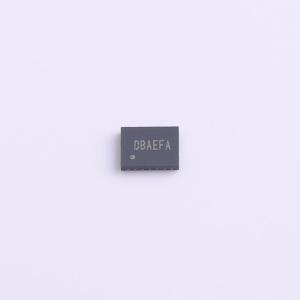

温馨提醒：图片仅供参考，商品以实物为准

SY81020VDC

高效同步降压DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY81020是一款高效率同步降压DC-DC调节器,内置功率和同步整流开关,可提供20A连续输出电流。输入电压范围为2.9V至16V,输出电压可调范围为0.6V至5.5V。支持宽输入电压范围,具备快速瞬态响应和多种保护功能。
品牌名称: Silergy(矽力杰)
商品型号: SY81020VDC
商品编号: C3013654
商品封装: QFN-19(3x4)
包装方式: 编带
商品毛重: 0.1105克(g)

商品参数

商品概述

SY81020是一款高效同步降压DC-DC稳压器，内置功率开关和同步整流开关，能够在2.9V至16V的宽输入电压范围内提供20A的连续输出电流。输出电压可在0.6V至5.5V之间调节。矽力杰专有的Instant - PWM™快速响应、恒定导通时间（COT）PWM控制方法支持高输入/输出电压比（低占空比），并能在约100ns内响应负载瞬变，同时在输入电压、负载和输出电压范围内保持近乎恒定的工作频率。即使使用低ESR陶瓷输出电容，这种控制方法也能在无需复杂补偿的情况下实现稳定运行。稳定的内部参考电压（V_REF）在结温T_J = -40℃至125℃范围内提供±1%的精度，差分输入检测配置允许在最相关的负载点进行反馈检测。内置的7.5mΩ功率开关和2.4mΩ同步整流开关为广泛的应用提供了出色的效率，尤其适用于低输出电压和低占空比的情况。逐周期电流限制、输入欠压锁定、内部软启动、输出欠压和过压保护以及热关断功能确保了在所有工作条件下的安全运行。 SY81020采用紧凑的QFN3x4封装。

商品特性

宽输入电压范围：若VCC由外部电源供电，范围为2.9V至16V；若VCC由VIN供电，范围为3.6V至16V
内置7.5mΩ功率开关和2.4mΩ同步整流开关
精确的反馈设定点：0.6V ±1%
差分远程检测
快速瞬态响应
可选择600kHz、800kHz和1000kHz的工作频率
轻载时自动进入高效不连续工作模式
可靠的内置保护功能：
- 输入欠压（UVLO）、输出欠压（UVP）和过温（OTP）条件下自动恢复
- 逐周期谷值和峰值电流限制（OCP）
- 逐周期反向电流限制
- 内部和可调节软启动以限制浪涌电流
- 平滑预偏置启动
- 用于欠压和过压检测的电源正常输出监控

应用领域

电信和网络系统
服务器
高功率接入点
存储系统
蜂窝基站

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~16V
	输出电压	600mV~5.5V
	输出电流	20A
	开关频率	600kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	850uA
	开关管(内置/外置)	内置
	输出类型	可调
