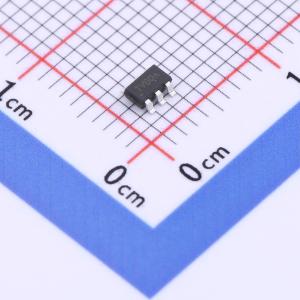

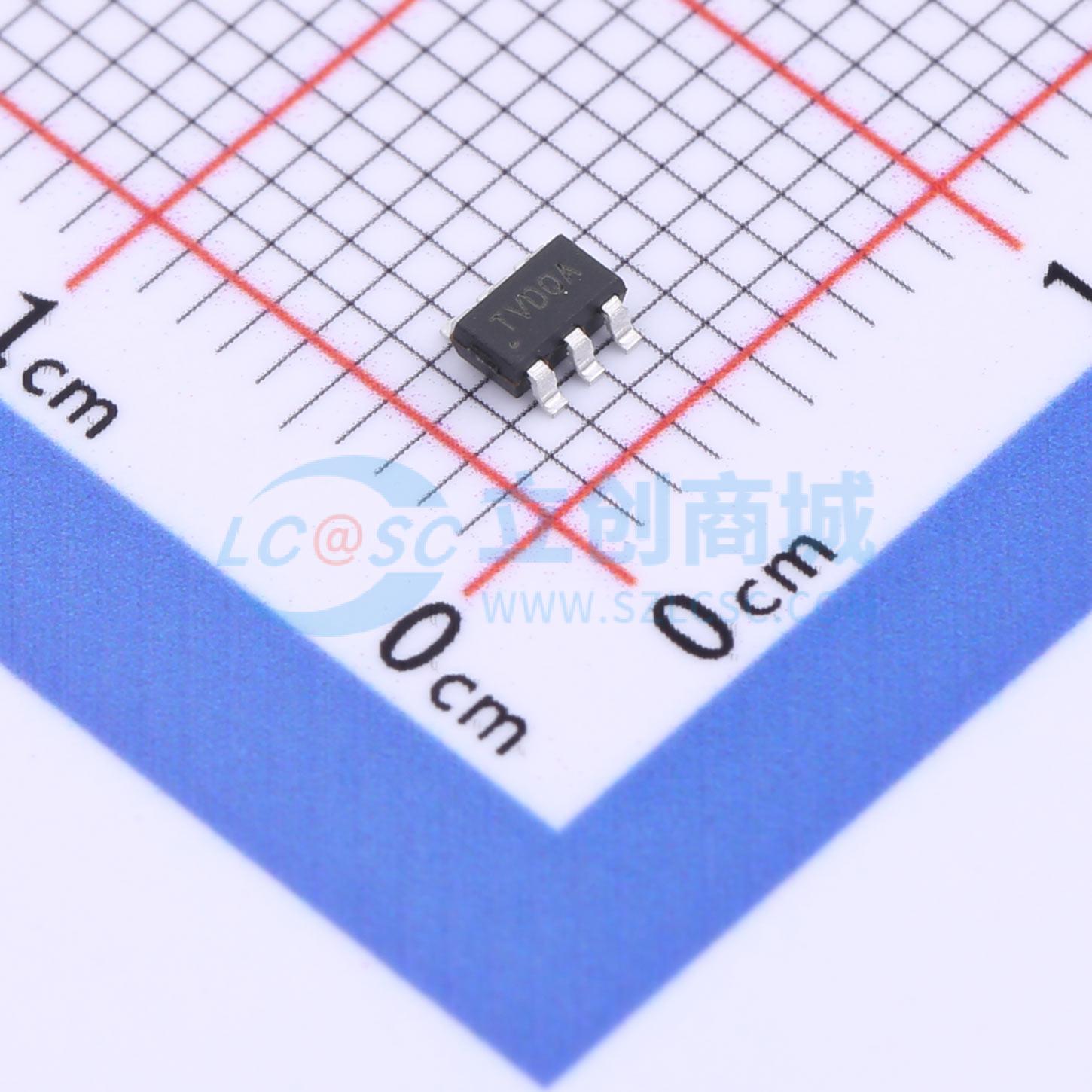

SY8121BABC

高效快速响应2A 18V输入1.2MHz同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8121B是一款高效同步降压DC-DC转换器,能够提供2A负载电流,工作输入电压范围为4.35V至18V。该芯片集成了主开关和同步开关,具有低导通损耗和快速瞬态响应特性。
品牌名称: Silergy(矽力杰)
商品型号: SY8121BABC
商品编号: C3014423
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8121B 是一款高效同步降压 DC-DC 转换器，能够提供 2A 的负载电流。SY8121B 的输入电压范围宽，为 4.35V 至 18V，集成了导通电阻 RDS(ON)极低的主开关和同步开关，可将传导损耗降至最低。 SY8121B 始终在连续导通模式下工作，开关频率为 1.2MHz，可实现低输出纹波，并减小电感和电容的尺寸。

商品特性

内部开关（上/下管）的低导通电阻 RDS(ON)：170/160 mΩ
4.35 - 18V 输入电压范围
2A 负载电流能力
即时 PWM 架构，实现快速瞬态响应
内部软启动功能可限制浪涌电流
0.6V 参考电压，精度为 2%
符合 RoHS 标准且无卤
紧凑型封装：SOT23-6

应用领域

机顶盒
便携式接入点
路由器
DSL 调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.35V~18V
	输出电压	-
	输出电流	2A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
