温馨提醒：图片仅供参考，商品以实物为准

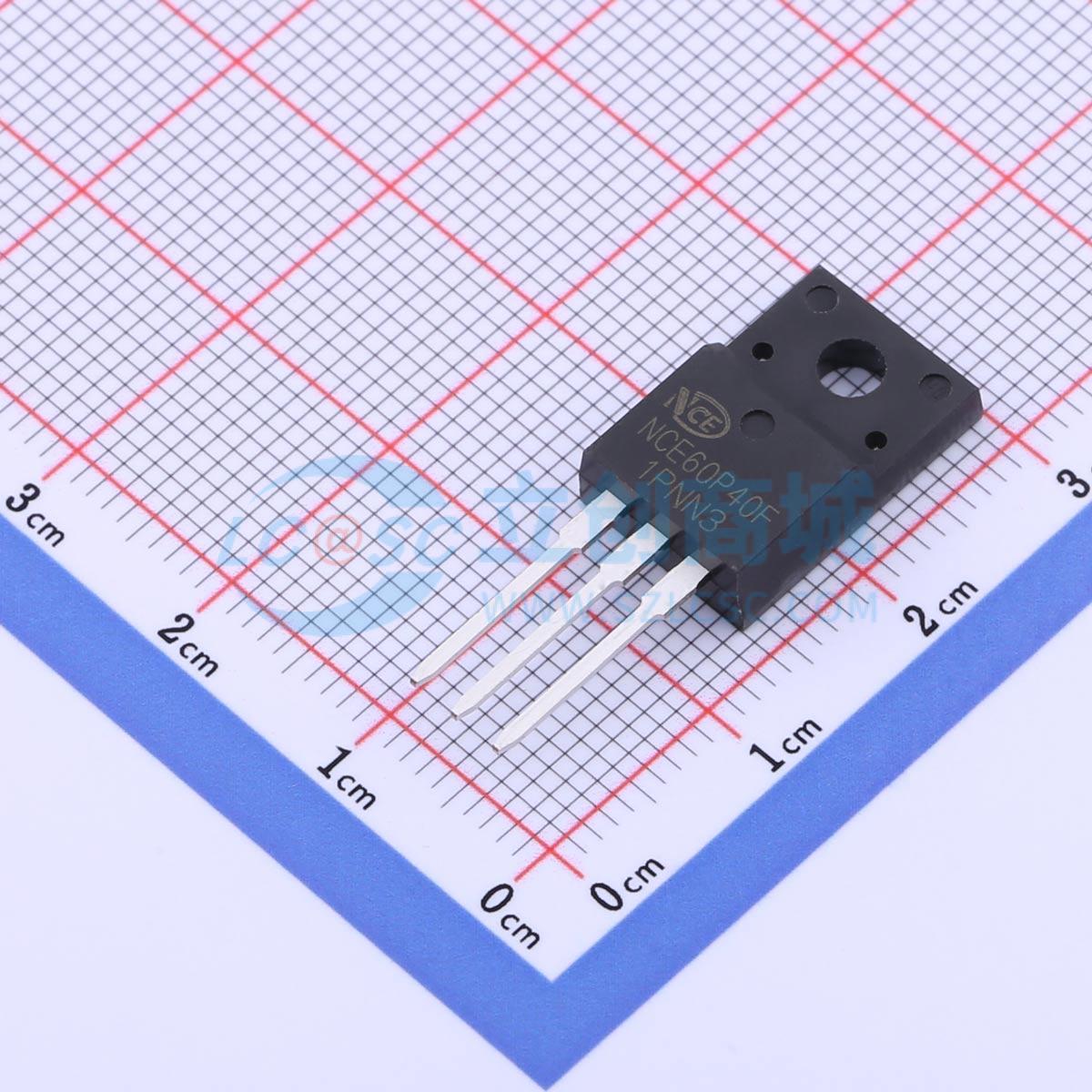

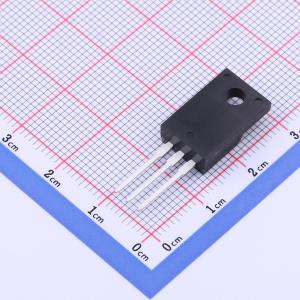

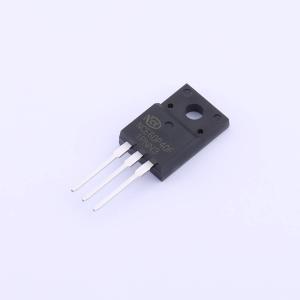

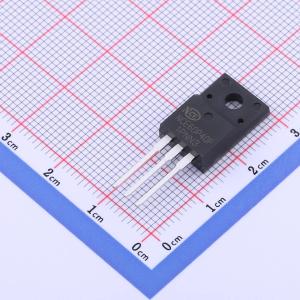

NCE60P40F
N沟道,电流:40A,耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE60P40F
- 商品编号
- C3013682
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35.1nC@10V | |
| 输入电容(Ciss) | 2.049nF | |
| 反向传输电容(Crss) | 88.7pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 112.7pF |
商品概述
WSR60N06D采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = -60V,ID = -40A
- 在 VGS = -10V 时,RDS(ON) < 35 m Ω
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 采用散热性能良好的出色封装
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
